Вал привода переднего колеса (шрус "Трипод" (TJ) -) - Разборка, проверка

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Вал привода колеса и мост / Вал привода переднего колеса (шрус "Трипод" (TJ) -) - Разборка, проверка

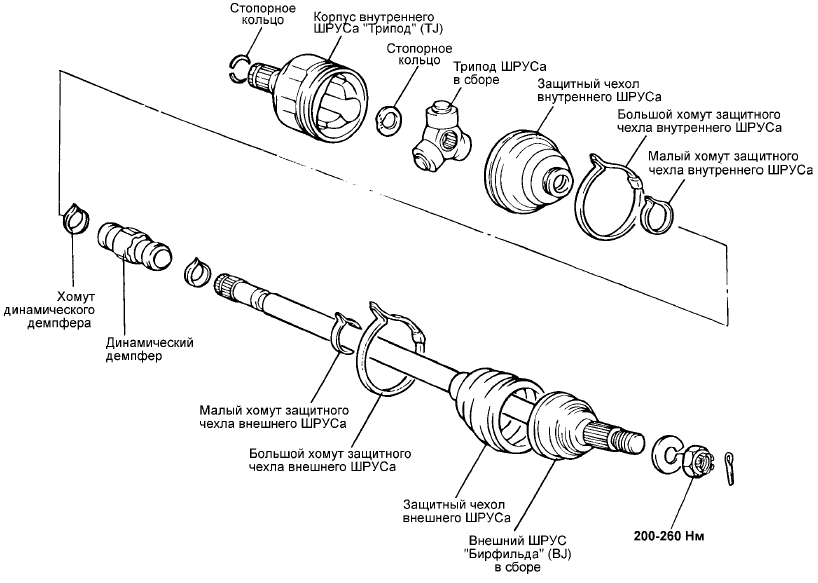

ВАЛ ПРИВОДА ПЕРЕДНЕГО КОЛЕСА (ШРУС "ТРИПОД" (TJ) - ) - ДЕТАЛИ

РАЗБОРКА

ПРИМЕЧАНИЕ

1. Не разбирайте внешний ШРУС "Бирфильда" (BJ).

2. Для смазки ШРУСов вала привода колеса применяется специальная консистентная смазка.

Не смешивайте старую и новую смазку, а также разные типы консистентных смазок.

3. После снятия заменяйте хомуты защитных чехлов ШРУСа новыми.

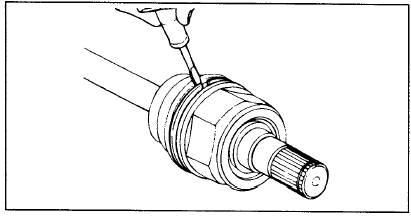

1. Снимите хомуты крепления защитного чехла внутреннего ШРУСа и снимите защитный

1. Снимите хомуты крепления защитного чехла внутреннего ШРУСа и снимите защитный чехол с корпуса ШРУСа внутреннего ШРУСа.

ВНИМАНИЕ

Будьте осторожны, не повредите защитный чехол при снятии.

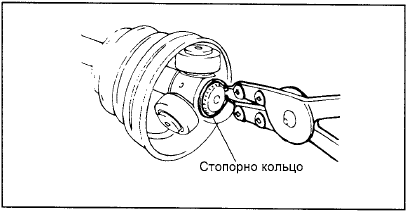

2. Снимите стопорное кольцо с вала привода колеса, затем снимите трипод ШРУСа

2. Снимите стопорное кольцо с вала привода колеса, затем снимите трипод ШРУСа в сборе.

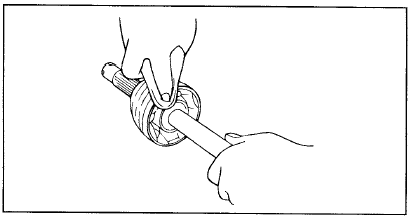

3. Очистите трипод ШРУСа в сборе.

4. Снимите хомуты защитного чехла внешнего ШРУСа и снимите защитный чехол с корпуса

4. Снимите хомуты защитного чехла внешнего ШРУСа и снимите защитный чехол с корпуса внешнего ШРУСа.

ВНИМАНИЕ

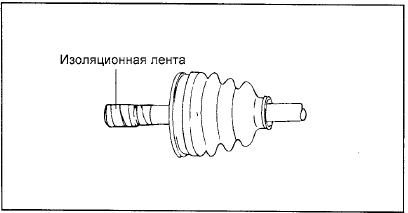

Если предполагается повторная установка защитного чехла ШРУСа, то оберните (пластиковой) изоляционной лентой шлицевую часть вала, чтобы не допустить повреждения чехла.

ПРОВЕРКА 1. Проверьте шлицевую часть вала привода колеса на отсутствие следов повышенного износа или повреждений.

2. Убедитесь в отсутствии воды, посторонних частиц, грязи или ржавчины в защитном чехле внешнего ШРУСа.

3. Проверьте, нормально ли вращаются ролики на осях трипода в сборе, нет ли следов повышенного износа или коррозии.

4. Проверьте канавку внутренней поверхности корпуса ШРУСа на предмет отсутствия следов износа или коррозии.

5. Проверьте динамический демпфер на отсутствие повреждений или трещин.

5. Проверьте динамический демпфер на отсутствие повреждений или трещин.
