Вал привода переднего колеса (шрус "Трипод" (TJ) - ) - сборка

1. Оберните (пластиковой) изоляционной лентой шлицевую часть вала привода колеса со стороны внутреннего ШРУСа для предотвращения повреждения защитного чехла.

2. Нанесите смазку на вал привода колеса и установите защитные чехлы ШРУСов.

Рекомендуемая смазка:

Внешний ШРУС (BJ): CENTOPLEX 278M/136K Внутренний ШРУС (TJ): KLK TJ 41-182 (MS511-50, KOREA KLUBER)

3. Для установки динамического демпфера, удерживая внешний ШРУС и вал привода

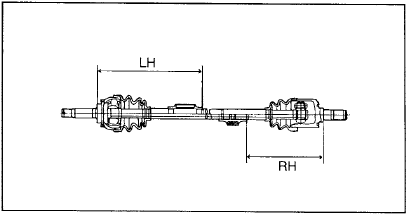

3. Для установки динамического демпфера, удерживая внешний ШРУС и вал привода колеса так, чтобы они находились на прямой линии, закрепите динамический демпфер хомутом в местах, указанных на рисунке.

4. Заполните специальной консистентной смазкой защитный чехол внутреннего ШРУСа

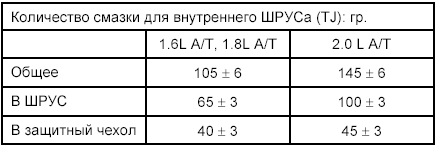

4. Заполните специальной консистентной смазкой защитный чехол внутреннего ШРУСа и установите его на место.

5. Закрепите защитный чехол внутреннего ШРУСа хомутами.

6. Добавьте специальную консистентную смазку в корпус внешнего ШРУСа в количестве, которое соответствует количеству смазки, удаленной при проверке.

7. Установите защитный чехол внешнего ШРУСа.

8. Закрепите защитный чехол внешнего ШРУСа хомутами.

9. Установите хомуты защитных чехлов внешних ШРУСов на соответствующем расстоянии

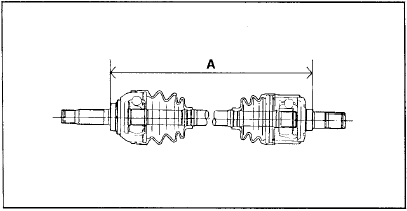

9. Установите хомуты защитных чехлов внешних ШРУСов на соответствующем расстоянии друг от друга (чтобы обеспечить необходимый объем воздуха внутри чехла), и затем надежно затяните хомуты.
