Шланги гидросистемы усилителя рулевого управления

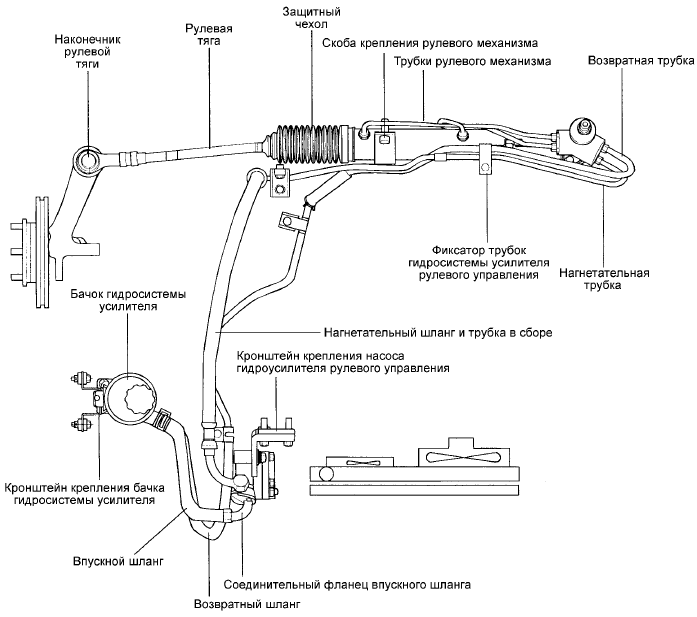

ШЛАНГИ ГИДРОСИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ - ДЕТАЛИ

СНЯТИЕ И УСТАНОВКА

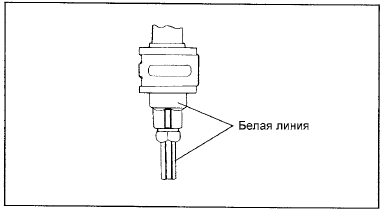

Совместите установочные метки на штуцере и на нагнетательной трубке и шланге

Совместите установочные метки на штуцере и на нагнетательной трубке и шланге в сборе, зетем наденьте нагнетательный шланг.

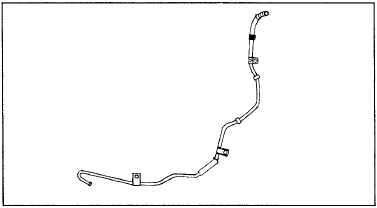

НАГНЕТАТЕЛЬНЫЙ ШЛАНГ И ТРУБКА

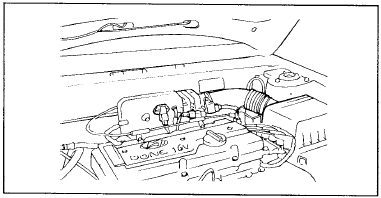

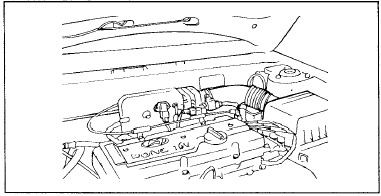

1. Снимите впускной воздушный шланг двигателя в сборе.

1. Снимите впускной воздушный шланг двигателя в сборе.

2. Снимите фиксатор нагнетательного шланга гидросистемы усилителя.

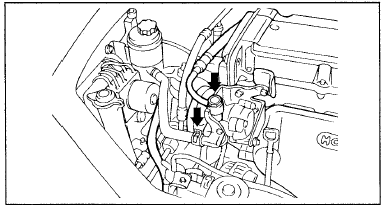

3. Отсоедините нагнетательную трубку от штуцера рулевого механизма.

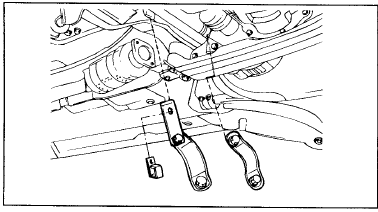

4. Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной

4. Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

5. Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга

5. Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга на насосе гидроусилителя рулевого управления.

6. Снимите нагнетательный шланг и трубку в сборе.

6. Снимите нагнетательный шланг и трубку в сборе.

7. Установка деталей производится в порядке, обратном снятию.

ПРИМЕЧЕНИЕ

1. При установке нагнетательного шланга и трубки в сборе убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.

2. После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.

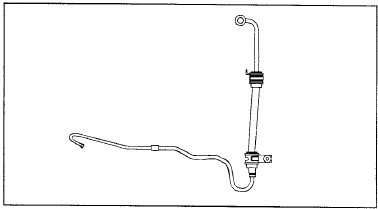

ВОЗВРАТНАЯ ТРУБКА И ШЛАНГ

1. Снимите бачок гидросистемы усилителя рулевого управления с его кронштейна.

1. Снимите бачок гидросистемы усилителя рулевого управления с его кронштейна.

2. Снимите фиксаторы крепления возвратной трубки и шланга.

3. Снимите впускной воздушный шланг двигателя в сборе.

3. Снимите впускной воздушный шланг двигателя в сборе.

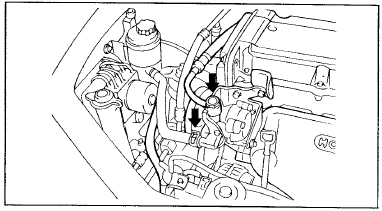

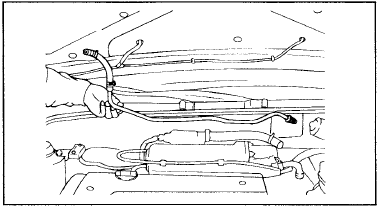

4. Отсоедините нагнетательную и возвратную трубки от рулевого механизма в сборе.

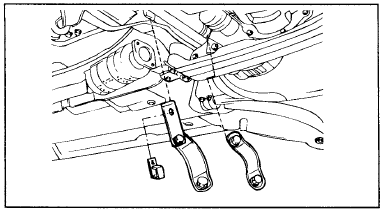

5. Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной

5. Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

6. Опустите автомобиль и отсоедините фиксатор крепления возвратной трубки и шланга.

6. Опустите автомобиль и отсоедините фиксатор крепления возвратной трубки и шланга.

7. Установка деталей производится в порядке, обратном снятию.

7. Установка деталей производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ

1. При установке нагнетательного шланга и трубки в сборе убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.

2. После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.

ПРОВЕРКА 1. Убедитесь в отсутствии растрескивания шлангов слегка скручивая их рукой.

2. Убедитесь в отсутствии следов контакта шлангов с деталями автомобиля.
