Четвертое сиденье (микроавтобус) (если установлено)

Спинку сиденья можно сложить, как показано ниже, чтобы обеспечить больше пространства

Спинку сиденья можно сложить, как показано ниже, чтобы обеспечить больше пространства для груза.

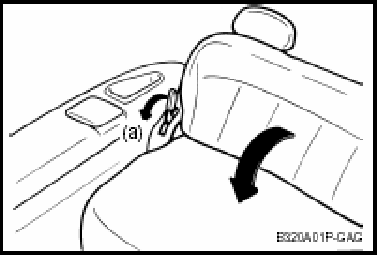

1. Толкните рычаг (а) вперед и сложите спинку сиденья вперед.

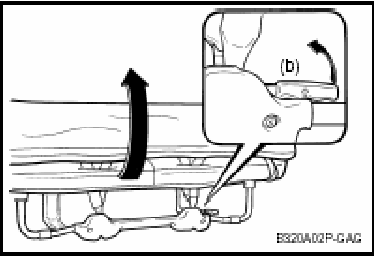

2. Потяните рычаг (b), чтобы высвободить напольный замок.

2. Потяните рычаг (b), чтобы высвободить напольный замок.

3. Поднимите подушку сиденья, а затем зафиксируйте сиденье.

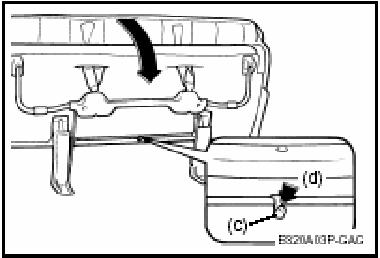

4. Чтобы вернуть сиденье в начальное состояние, высвободите замок, потянув рычаг

4. Чтобы вернуть сиденье в начальное состояние, высвободите замок, потянув рычаг (с) в направлении (d), и после блокировки сидения на полу толкните рычаг (а) вперед и поднимите спинку сидения.
