Приборы

Спидометр

Спидометр служит для указания скорости движения автомобиля.

Он размечен в британской системе единиц измерения (миль/час) и/или в метрической системе единиц измерения (км/час).

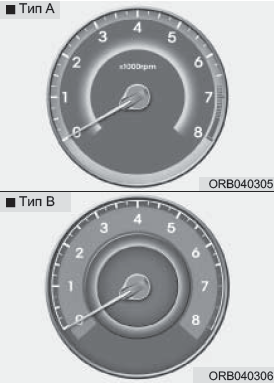

Тахометр

Тахометр

Тахометр служит для указания примерного значения частоты вращения коленчатого вала в оборотах в минуту (об/мин).

Используйте тахометр для правильного выбора моментов переключения передач для предотвращения неустойчивой работы двигателя или его работы на повышенной частоте вращения.

Если дверь открыта, и Вы не запускаете двигатель в течение одной минуты, стрелка тахометра может немного отклониться в положение oN при неработающем двигателе. Это нормально и не влияет на точность показаний тахометра после запуска двигателя.

ВНИМАНИЕ

Не допускается работа двигателя при частоте вращения коленчатого вала, соответствующей КРАСНОЙ ЗОНЕ тахометра.

Это может привести к серьезному повреждению двигателя.

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости

Этот прибор служит для указания температуры охлаждающей жидкости двигателя при нахождении ключа зажигания в положении oN.

Прекратите движение в случае перегрева двигателя. Если происходит перегрев двигателя, обратитесь к пункту “Если двигатель перегревается” в разделе 6.

ВНИМАНИЕ

Если стрелка указателя перемещается за зону нормальной работы по направлению к положению “Н”, это указывает на наличие перегрева, который может вызвать повреждение двигателя.

ОСТОРОЖНО

Никогда не открывайте крышку радиатора при горячем двигателе. Охлаждающая жидкость находится под давлением и может выплеснуться наружу, что приведет к серьезным ожогам.

Перед добавлением охлаждающей жидкости в расширительный бачок дождитесь, пока двигатель остынет.

Указатель уровня топлива

Указатель уровня топлива

Указатель уровня топлива служит для указания примерного уровня топлива в топливном баке. Емкость топливного бака указана в разделе 8. В дополнение к указателю уровня топлива на автомобиле предусмотрена контрольная лампа низкого уровня топлива, которая загорается, когда топливный бак почти пуст.

На склонах или криволинейных участках дороги из-за перемещения топлива в баке стрелка указателя уровня топлива может колебаться. При этом контрольная лампа низкого уровня топлива может мигать, либо начать гореть постоянно раньше, чем обычно.

топливного бака находится на левой стороне автомобиля.: Стрелка указывает, что заправочнаягорловина топливного бака находится на левой стороне автомобиля.

ОСТОРОЖНО

- Указатель уровня топлива

Выработка всего запаса топлива может подвергнуть опасности людей, находящихся в автомобиле.

После того, как загорится контрольная лампа низкого уровня топлива, или стрелка на указателе уровня топлива приблизится к точке Е, необходимо как можно скорее остановиться для заправки.

ВНИМАНИЕ

Избегайте движения, если уровень топлива очень низкий.

Отсутствие топлива может привести к пропуску вспышек в цилиндрах и стать причиной чрезмерной нагрузки каталитического нейтрализатора.

Одометр (км)

Одометр (км)

Одометр служит для регистрации пробега автомобиля.

Также он может оказаться полезным для определения времени выполнения периодического технического обслуживания.

Показания одометра отображаются всегда до тех пор, пока не будет выключен дисплей.

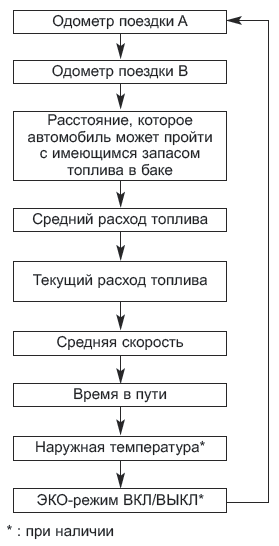

Бортовой компьютер

Бортовой компьютер

Бортовой компьютер - управляемая микрокомпьютером система информирования водителя, которая отображает на дисплее связанную с движением информацию, когда ключ зажигания находится в положении oN (ВКЛ). Вся сохраненная информация о движении (кроме одометра) сбрасывается, если отключена аккумуляторная батарея.

Одометр поездки (км)

Одометр поездки (км)

TrIP A: Одометр поездки А

TrIP b: Одометр поездки В

В этом режиме на дисплее отображается расстояние, пройденное автомобилем с момента последнего обнуления одометра поездки.

Рабочий диапазон показаний указателя: от 0,0 до 9999,9 км (0,0 - 9999,9 миль).

Удержание кнопки “TrIP” в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения пробега (TrIP A или TrIP b), приводит к обнулению одометра поездки (0.0).

Расстояние, которое автомобиль может пройти с имеющимся запасом топлива в

Расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке (км)

В этом режиме бортовой компьютер показывает оценочное значение расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, полученное на основании данных о количестве топлива в баке и расходе топлива. Если значение этого показателя составляет меньше 50 км (30 миль), на дисплее появится пустая строчка (---).

Рабочий диапазон показаний указателя: от 50 до 999 км (30 - 999 миль).

Средний расход топлива (л/100 км)

Средний расход топлива (л/100 км)

В этом режиме бортовой компьютер рассчитывает средний расход топлива на основании значений объема израсходованного топлива и пройденного пути с момента последнего обнуления показаний.

Значение общего объема израсходованного топлива определяется на основании данных о расходе топлива, получаемых компьютером.

Оптимальная точность расчета достигается при поездке на расстояние более 50 м (0,03 мили).

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения среднего расхода топлива, приводит к сбросу показаний до нуля (--.-).

Если скорость движения автомобиля после заправки более 6 л топлива превышает 1 км/ч, показание среднего расхода топлива обнуляется (--.-).

Текущий расход топлива (л/100 км)

Текущий расход топлива (л/100 км)

В данном режиме через каждые 2 секунды производится вычисление текущего расхода топлива на основании информации о пробеге и объеме впрыска топлива.

Средняя скорость (км/час)

Средняя скорость (км/час)

В этом режиме происходит определение средней скорости движения автомобиля с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет средней скорости продолжается, пока работает двигатель.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения средней скорости, приводит к сбросу показаний до нуля (---).

Время в пути

Время в пути

В этом режиме на дисплее отображается полное время нахождения автомобиля в пути с момента последнего обнуления показаний.

Даже если автомобиль стоит на месте, отсчет времени в пути продолжается, пока работает двигатель.

Рабочий диапазон показаний указателя: от 00:00 до 99:59.

Удержание кнопки TrIP в нажатом положении более 1 секунды, когда дисплей работает в режиме отображения времени в пути, приводит к сбросу показаний до нуля (00:00).

Наружная температура

Наружная температура

В этом режиме отображается температура воздуха снаружи автомобиля.

Рабочий диапазон измерительного прибора: от -40 °C до 80 °C (от -40 °f до 176 °f).

Чтобы изменить единицы отображения температуры наружного воздуха (с °C на °f), нажмите и удерживайте в этом режиме кнопку TrIP больше 1 секунды.

ЭКО-режим ВКЛ./ВЫКЛ.

ЭКО-режим ВКЛ./ВЫКЛ.

Автоматическая коробка передач

В этом режиме можно включить или выключить ЭКО-индикатор на комбинации приборов. Если нажать и удерживать кнопку TrIP дольше
1 секунды при включенном ЭКО-режиме, на экране отображается надпись eCo off и индикатор eCo выключается при движении. Чтобы отобразить ЭКО-индикатор снова, необходимо в режиме eCo off нажать и удерживать кнопку TrIP дольше 1 секунды, после чего на экране отобразится режим eCo oN.
Если в ЭКО-режиме нажать кнопку TrIP меньше чем на 1 секунду, режим переключится на одометр поездки.

Механическая коробка передач

В этом режиме можно включить или выключить индикатор переключения механической коробки передач.

При выборе режима eCo-off на маршрутном компьютере, индикатор переключения механической коробки передач отображаться не будет

К СВЕДЕНИЮ

• Если автомобиль находится на неровной поверхности или если была отключена аккумуляторная батарея, функция определения расстояния, которое автомобиль может пройти с имеющимся запасом топлива в баке, может работать неточно.
Бортовой компьютер может не учесть дозаправки топливом, если его объем составил меньше 6 л (1,6 галлонов).
• Расход топлива (при наличии такой функции) и расстояние, которое автомобиль может пройти с имеющимся запасом топлива в баке, может изменяться в зависимости от условий движения, режима движения и состояния автомобиля.
• Значение оставшегося пробега до опустошения бака является оценочным показателем допустимого расстояния движения. Это значение может отличаться от реального доступного расстояния движения.

Сигнализатор обледенения дорожного покрытия (при наличии)

Сигнализатор обледенения дорожного покрытия (при наличии)

Когда температура снаружи автомобиля опустится примерно ниже 4°C (39.2°f), при включенном зажигании, символ снежинки будет мигать в течение 10 секунд, затем загорится и одновременно прозвучит звуковой сигнал.

К СВЕДЕНИЮ

Если сигнализатор обледенения дорожного покрытия сработает во время вождения, управляйте автомобилем с большим вниманием и осторожностью, воздерживаясь от чрезмерного превышения скорости, быстрого ускорения, резкого торможения, резких поворотов и т.д.
