Камера заднего вида

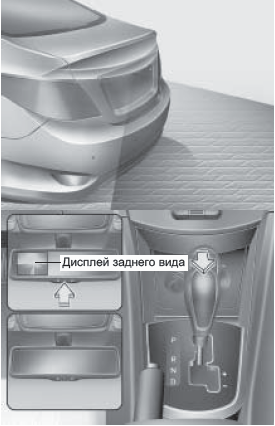

Данная система является вспомогательным средством обзора с выводом изображения на дисплей зеркала заднего вида при движении автомобиля задним ходом.
Камера заднего вида активируется при включенном зажигании, когда рычаг переключения передач находится в положении r (реверс), сопровождаясь включением фонаря заднего хода.
Активированная камера заднего вида может быть выключена путем нажатия кнопки oN/off (ВКЛ/ВЫКЛ).
Для включения камеры снова нажмите кнопку oN/off (ВКЛ/ВЫКЛ), при этом зажигание должно быть включено, и рычаг переключения передач должен находиться в положении r (реверс).
Камера также включится автоматически при выключении зажигания и включении его снова.
ОСТОРОЖНО
• Эта система является вспомогательной. Водитель обязан всегда проверять
участок вокруг автомобиля перед началом движения, поскольку часть мертвой зоны невозможно
увидеть даже с помощью камеры.
• Всегда содержите объектив камеры в чистоте. В случае попадания на объектив посторонних
веществ, нормальная работа камеры может быть нарушена.
К СВЕДЕНИЮ Камера заднего вида не может работать нормально во время вождения в сверхвысоких или низких температурных зонах (эксплуатационная температура: -20°С ~ 65°c (-4°F ~ 149°F)).
