Впускной коллектор и воздушная камера

Впускной коллектор и воздушная камера
Впускной коллектор и воздушная камера

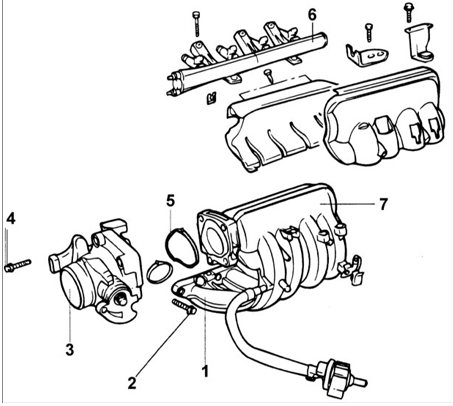

1 – впускной коллектор;
2 – болт, 15–20 Н•м;
3 – дроссельный узел;
4 – болт, 15–20 Н•м;
5 – прокладка;
6 – топливная магистраль;
7 – воздушная компенсационная камера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъемы от датчиков измерителя расхода воздуха и положения дроссельной

1. Отсоедините разъемы от датчиков измерителя расхода воздуха и положения дроссельной заслонки.

2. Снимите впускной воздушный патрубок, соединенный с дроссельным узлом.

2. Снимите впускной воздушный патрубок, соединенный с дроссельным узлом.
3. Снимите трос акселератора.
4. Снимите шланг вентиляции картера и вакуумный шланг вакуумного усилителя тормозов.
5. Разъедините соединения вакуумного шланга.
6. Снимите опору воздушной камеры.
7. Снимите воздушную камеру и прокладку.
8. Отсоедините разъем жгута проводов от топливных форсунок.
9. Снимите топливную магистраль с топливными форсунками.

Предупреждение

Предупреждение

Будьте осторожны, чтобы не уронить топливные форсунки при снятии топливной магистрали.

10. Снимите изолятор из впускного коллектора и отсоедините шланг отопителя.

11. Снимите впускной коллектор.

11. Снимите впускной коллектор.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте воздушную камеру на отсутствие дефектов или трещин.
2. Проверьте впускной коллектор на отсутствие повреждений или раскалывания любой ее части.
3. Проверьте воздушный патрубок на отсутствие повреждений или раскалывания любой его части.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите топливную магистраль с закрепленными на ней топливными форсунками.

1. Установите топливную магистраль с закрепленными на ней топливными форсунками.

Предупреждение

Будьте осторожны, чтобы не уронить топливные форсунки при снятии топливной магистрали.

2. Проверьте, что изоляторы правильно вставлены в отверстия топливной магистрали.
