Термостат двигателя SOHC

Термостат двигателя SOHC
Термостат двигателя SOHC

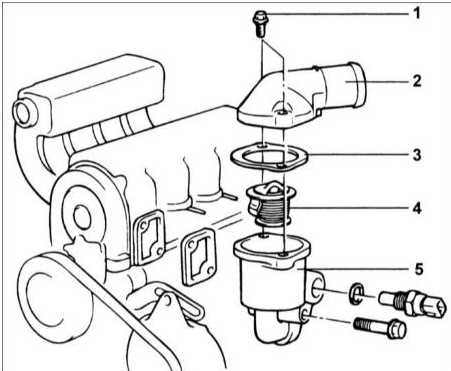

1 – болт, 15–20 Н•м;
2 – штуцера выхода охлаждающей жидкости;
3 – прокладка;
4 – термостат;
5 – кожух термостата.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость до уровня, расположенного ниже термостата.
2. Снимите штуцер выхода охлаждающей жидкости и прокладку.
3. Снимите термостат.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние термостата.
2. На нитке подвесьте термостат в прозрачном сосуде с водой.

3. Вставьте в воду термометр, нагревайте сосуд с водой и наблюдайте за клапаном

3. Вставьте в воду термометр, нагревайте сосуд с водой и наблюдайте за клапаном термостата. Определите температуру начала открытия и полного открытия клапана термостата.

Температура начала открытия клапана термостата: 82°С.
Температура полного открытия клапана термостата: 95 °С.
Ход клапана термостата: 8,0 мм

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите термостат так, чтобы клапан для удаления воздуха правильно располагался в гнезде. Если термостат установлен в неправильном положении, основание термостата коснется ребра во впускном коллекторе, что нарушит его работоспособность.
2. Установите новую прокладку и штуцер выхода охлаждающей жидкости.
3. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
