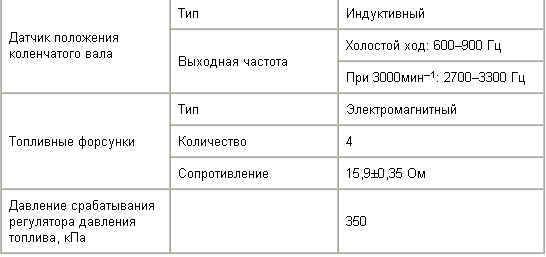

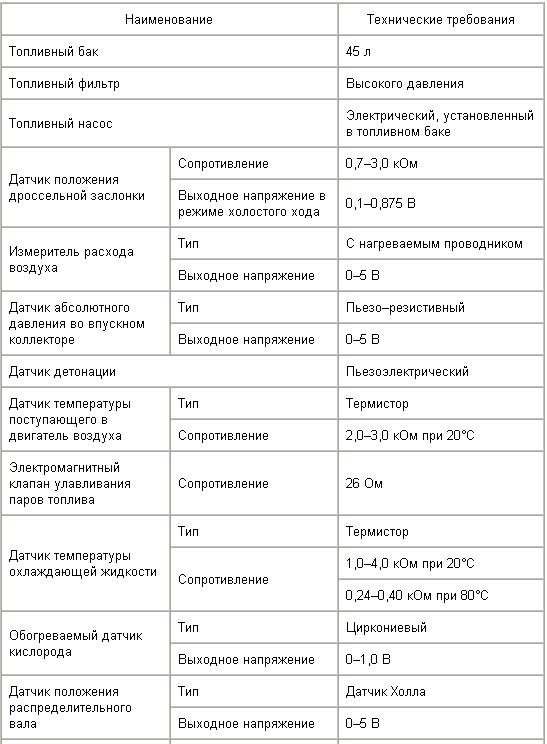

Технические данные (SOHC и DOHC)

Система впрыска MFI

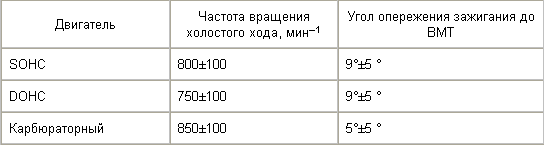

Регулировочные данные

Регулировочные данные

Герметик

Герметик

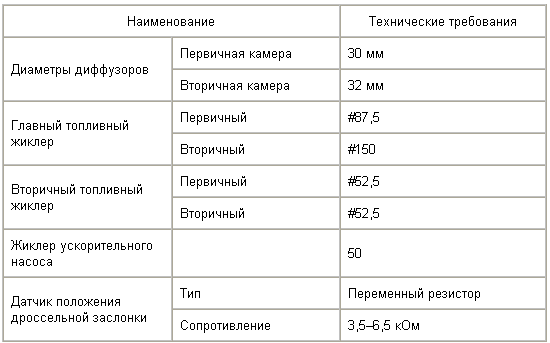

Карбюратор

Карбюратор

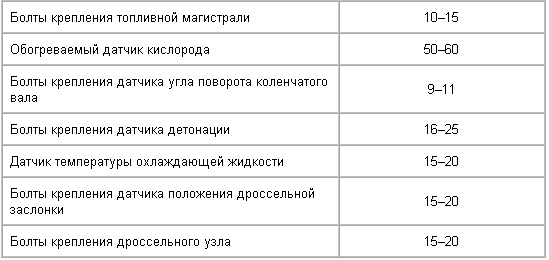

Моменты затяжки, Н•м

Моменты затяжки, Н•м

Проверка топливного насоса
