Регулировка переключателя индикации положения рычага селектора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переместите рычаг селектора в позицию N.

2. Ослабьте контргайку рычага управления в месте соединения троса и рычага.

2. Ослабьте контргайку рычага управления в месте соединения троса и рычага.
3. Переместите рычаг управления в положение N.

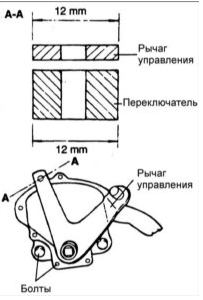

4. Поверните корпус переключателя индикации положения рычага селектора на расстояние до 12 мм и совместите широкий конец рычага управления с выступом выключателя.

5. Затяните болты крепления переключателя моментом затяжки 10–12 Н•м.

Предупреждение

Предупреждение

При повороте корпуса переключателя соблюдайте осторожность, чтобы не повредить уплотнительное кольцо.

6. Проверьте, что рычаг селектора находится в позиции N.
7. Отрегулируйте положение гайки таким образом, чтобы отсутствовало провисание троса и рычаг селектора перемещался плавно.

8. Совершите контрольную поездку и убедитесь, что коробка передач установлена

8. Совершите контрольную поездку и убедитесь, что коробка передач установлена в положение, соответствующее каждому положению рычага селектора.
