Замена передних тормозных колодок

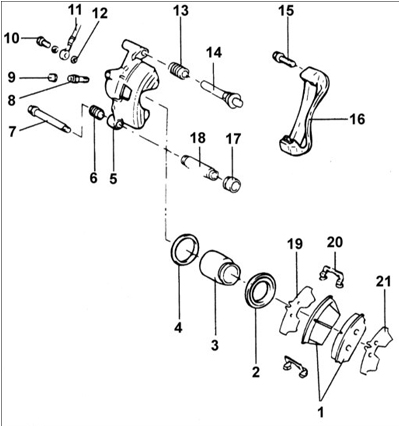

Суппорт переднего тормоза
Суппорт переднего тормоза

1 – тормозная колодка;
2 – пылезащитный чехол;
3 – поршень;
4 – уплотнительное кольцо;
5 – суппорт с цилиндром;
6 – защитный чехол;
7 – болт втулки, 22–32 Н•м;
8 – штуцер прокачки;
9 – пылезащитный колпачок;
10 – пустотелый болт, 25–30 Н•м;
11 – тормозной шланг;
12 – шайба;
13 – защитный чехол;
14 – направляющий палец, 35–45 Н•м;
15 – болт крепления суппорта, 65–75 Н•м;
16 – крепежный элемент;
17 – втулка;
18 – защитный чехол;
19 – прокладка;
20 – пружина;
21 – прокладка.
