Гидравлический блок HECU ABS
Гидравлический блок HECU ABS
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разъедините тормозные трубки от блока HECU.

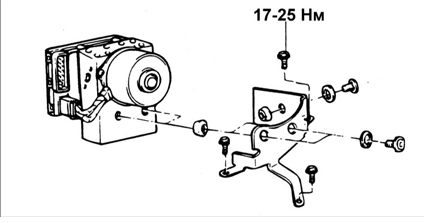

2. Выверните болты крепления кронштейна и снимите блок HECU вместе с кронштейном.
Предупреждение
Не разбирайте гидравлический блок HECU.
Транспортировку блока HECU необходимо проводить в вертикальном положении с отверстиями блока, закрытыми подходящими заглушками, так как тормозная жидкость не должна сливаться с блока.
3. Отсоедините от блока HECU электрический разъем.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в последовательности, обратной снятию.
2. Затяните болты крепления модулятора и гайки крепления тормозных трубок требуемыми
моментами затяжки.
Моменты затяжки:
Болт крепления блока HECU: 8–10 Н•м
Соединительные гайки крепления тормозных трубок: 13–17 Н•м
