Вентилятор и конденсатор

Вентилятор и конденсатор
Вентилятор и конденсатор

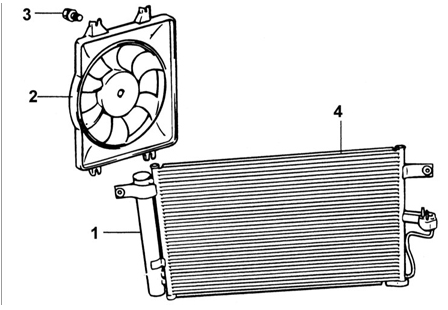

1 – бачок конденсатора;
2 – вентилятор конденсатора;
3 – болт крепления вентилятора конденсатора;
4 – конденсатор.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разрядите систему кондиционирования воздуха.
2. Слейте охлаждающую жидкость из радиатора.
3. Выверните два болта верхнего крепления зажимов радиатора и трубопровода воздухозаборника.

4. Снимите два зажима и трубопровод воздухозаборника.

4. Снимите два зажима и трубопровод воздухозаборника.
5. Отсоедините от радиатора входной и выходной шланги.
6. Отсоедините шланги от масляного радиатора коробки передач.
7. Отсоедините разъемы от вентилятора радиатора и вентилятора конденсатора.
8. Снимите в сборе радиатор и конденсатор.
9. Отсоедините от конденсатора выпускную трубу и трубку для хладагента.

Предупреждение

Предупреждение

После разъединения компонентов системы кондиционирования воздуха немедленно закройте соединения соответствующими крышками для исключения попадания влаги из воздуха в систему.

Соблюдайте осторожность, чтобы не повредить выпускную трубу и трубку для хладагента.

Соблюдайте осторожность, чтобы не повредить пластины конденсатора.

10. Выверните два болта крепления конденсатора.

11. Снимите конденсатор.

11. Снимите конденсатор.

Проверка вентилятора конденсатора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте работу вентилятора конденсатора.
2. Проверьте состояние электрического разъема жгута проводов.
3. двигателя вентилятора вращается при подаче напряжения 12 В на контакты разъема двигателя вентилятора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности, обратной снятию.
2. Если проводилась замена конденсатора, долейте в компрессор 25 см3 масла.
3. Откачайте, зарядите и проверьте систему кондиционирования воздуха.

Проверка конденсатора на автомобиле

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте пластины конденсатора на отсутствие засорения и повреждения. Если пластины забиты, промойте их струей чистой воды и продуйте сжатым воздухом. Если погнуты пластины, выровняйте их пассатижами и отверткой.
2. Проверьте места подсоединения конденсатора на отсутствие утечек.
