Генератор

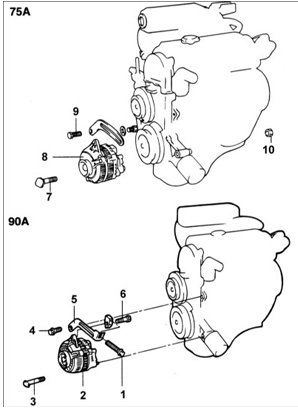

Элементы крепления генератора
Элементы крепления генератора

1 – регулировочный болт;
2 – генератор 90 А;
3 – болт, 20–25 Н•м;
4 – болт, 20–28 Н•м;
5 – кронштейн;
6 – болт, 12–15 Н•м;
7 – болт;
8 – генератор 75 А;
9 – регулировочный болт;
10 – болт, 20–25 Н•м.
