Стартер

Стартер
Стартер

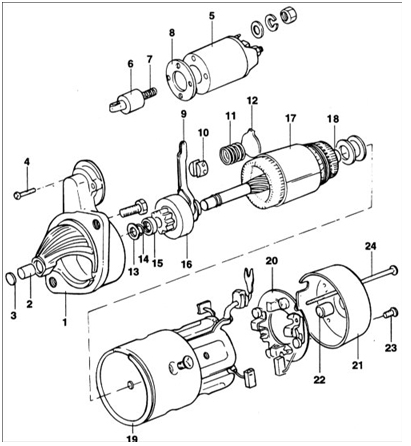

1 – передняя крышка;
2 – передняя втулка;
3 – крышка;
4 – болт;
5 – соленоид тягового реле;
6 – плунжер;
7 – пружина;
8 – прокладка;
9 – рычаг;
10 – держатели;
11 – пружина;
12 – заглушка;
13 – шайба;
14 – упорное кольцо;
15 – стопор;
16 – обгонная муфта;
17 – ротор;
18 – шайбы;
19 – статор;
20 – щеткодержатель;
21 – задняя крышка;
22 – задняя втулка;
23 – болт;
24 – винт.

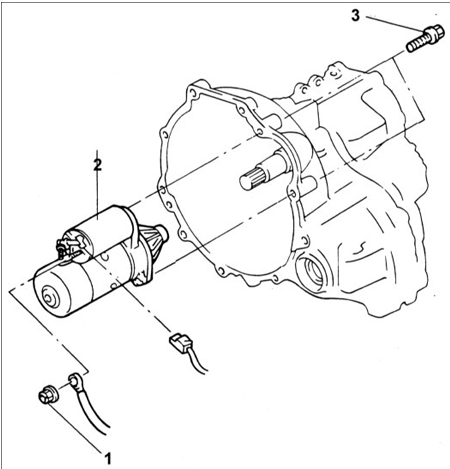

Элементы крепления стартера
Элементы крепления стартера

1 – болт, 9,8–16 Н•м;
2 – стартер;
3 – болт, 26–33 Н•м.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините трос привода спидометра.
3. Отсоедините от стартера разъем и провод от клеммы.
4. Выверните болты и снимите стартер.
5. Установка проводится в последовательности, обратной снятию.
