Распределительный вал - детали, разборка

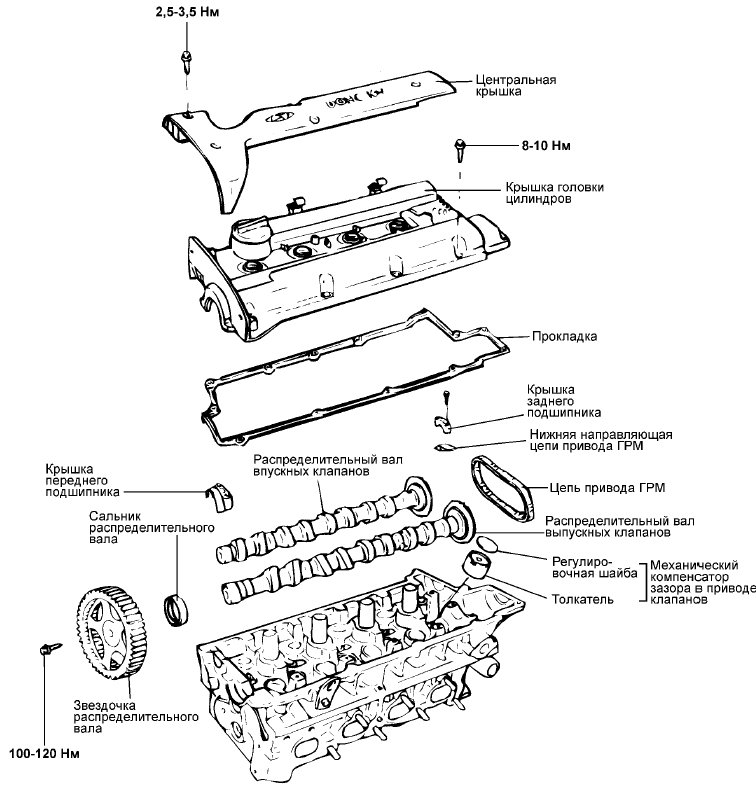

ДЕТАЛИ

РАЗБОРКА

1. Отсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера.

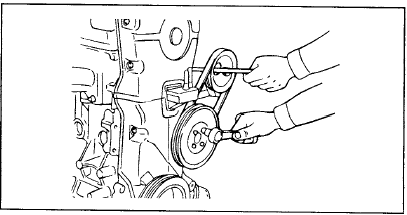

2. Снимите шкив насоса охлаждающей жидкости и шкив коленчатого вала.

2. Снимите шкив насоса охлаждающей жидкости и шкив коленчатого вала.

3. Снимите крышку ремня привода ГРМ.

4. Ослабьте болты ролика натяжителя ремня привода ГРМ, ослабьте натяжение ремня и временно закрепите ролик натяжителя.

5. Снимите ремень привода ГРМ со звездочки распределительного вала.

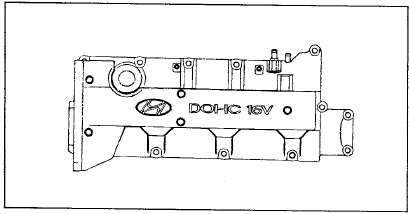

6. Отверните болты крепления центральной крышки и затем снимите крышку.

7. Снимите катушки зажигания в сборе.

8. Отверните болты крепления крышки головки цилиндров и затем снимите крышку.

8. Отверните болты крепления крышки головки цилиндров и затем снимите крышку.

9. Снимите звездочку распределительного вала.

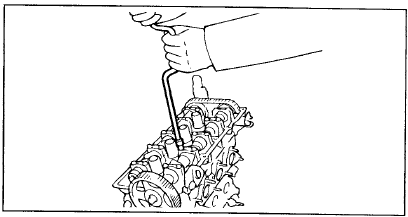

10. Снимите крышки подшипников распределительного вала и цепь привода ГРМ.

10. Снимите крышки подшипников распределительного вала и цепь привода ГРМ.

11. Снимите распределительный вал.

12. Снимите толкатели механического компенсатора вместе с регулировочными шайбами.

ПРИМЕЧАНИЕ

Разложите толкатели и регулировочные шайбы механического компенсатора комплектами в порядке их соответствия клапанам, чтобы обеспечить последующую правильную сборку.
