Привод механизма газораспределения - установка

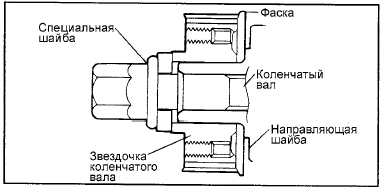

1. Установите направляющую шайбу и звездочку коленчатого вала, как показано на

1. Установите направляющую шайбу и звездочку коленчатого вала, как показано на рисунке. Обратите внимание на ориентацию деталей при установке.

Момент затяжки Болт крепления звездочки коленчатого вала : 170 - 180 Нм

2. Установите звездочку распределительного вала, затяните болт ее крепления номинальным моментом.

Момент затяжки Болт крепления звездочки распределительного вала :

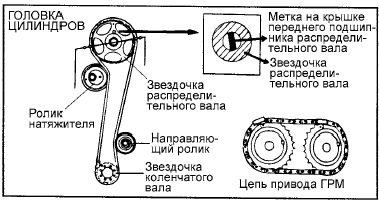

100 - 120 Нм 3. Совместите метки звездочек коленчатого и распределительного валов с установочными метками, когда поршень цилиндра №1 находится в ВМТ такта сжатия.

4. Установите ролик натяжителя ремня привода ГРМ и направляющий ролик.

5. Наденьте ремень привода ГРМ на звездочку распределительного вала.

5. Наденьте ремень привода ГРМ на звездочку распределительного вала.

ПРИМЕЧАНИЕ

После установки ремня привода ГРМ на звездочку распределительного вала убедитесь, что рабочая ветвь ремня натянута при перемещении ролика натяжителя в сторону насоса охлаждающей жидкости.

6. Проверните коленчатый вал на один оборот в нормальном направлении вращения (по часовой стрелке) и совместите метку звездочки коленчатого вала с установочной меткой.

ВНИМАНИЕ

Не проворачивайте коленчатый вал против часовой стрелки. Коленчатый вал должен вращаться плавно.

Момент затяжки Болт крепления направляющего ролика и болт крепления ролика натяжителя ремня привода ГРМ : 43 - 55 Нм

7. Перепроверьте натяжение ремня привода ГРМ. При легком нажатии (с усилием примерно

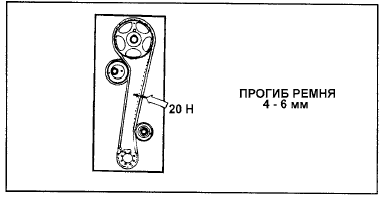

7. Перепроверьте натяжение ремня привода ГРМ. При легком нажатии (с усилием примерно 20 Н) в горизонтальном направлении на ремень в середине его рабочей ветви убедитесь, что вершина зуба ремня отклоняется на примерно 4 - 6 мм.

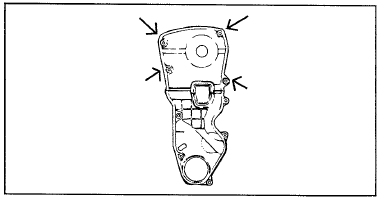

8. Установите крышку ремня привода ГРМ.

8. Установите крышку ремня привода ГРМ.

Момент затяжки Болты крепления крышки ремня привода ГРМ: 8 - 10 Нм

9. Установите шкив коленчатого вала. Убедитесь, что направляющий штифт звездочки коленчатого вала вошел в маленькое отверстие шкива вала.

10. Установите шкив насоса охлаждающей жидкости.

10. Установите шкив насоса охлаждающей жидкости.

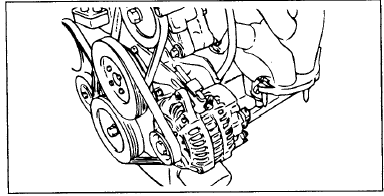

11. Установите ремень привода генератора и отрегулируйте его натяжение.
