Замок зажигания, катушки зажигания

ЗАМОК ЗАЖИГАНИЯ ПРОВЕРКА

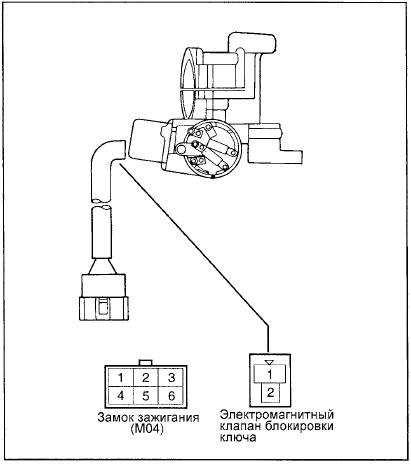

1. Отсоедините разъем замка, расположенный под рулевой колонкой.

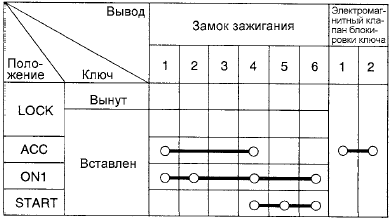

2. Проверьте состояние цепи между выводами разъема согласно рисунку.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

цепи между выводами.указывает на наличие замкнутой цепи между выводами.

ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ

ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ

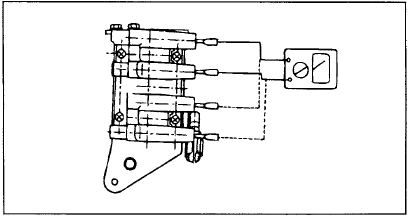

1. Измерьте сопротивление первичной обмотки катушки между выводами 1 и 2 разъемов

1. Измерьте сопротивление первичной обмотки катушки между выводами 1 и 2 разъемов С18-2 и С68-1 (катушка зажигания для цилиндров №1 и №4) катушки зажигания и между выводами 1 и 2 разъемов С18-1 и С68-2 (катушка зажигания для цилиндров №2 и №3) катушки зажигания.

Номинальное значение : 0,5 ± 0,05 Ом

2. Измерьте сопротивление вторичной обмотки между выводами высокого напряжения

2. Измерьте сопротивление вторичной обмотки между выводами высокого напряжения для цилиндров №1 и №4, и между выводами высокого напряжения для цилиндров №2 и №3.

Номинальное значение : 12,1 ± 1,8 кОм

ВНИМАНИЕ

Перед измерением сопротивления вторичной обмотки убедитесь, что разъем катушки зажигания отсоединен.
