Стартер - снятие и установка, компоненты

СНЯТИЕ И УСТАНОВКА

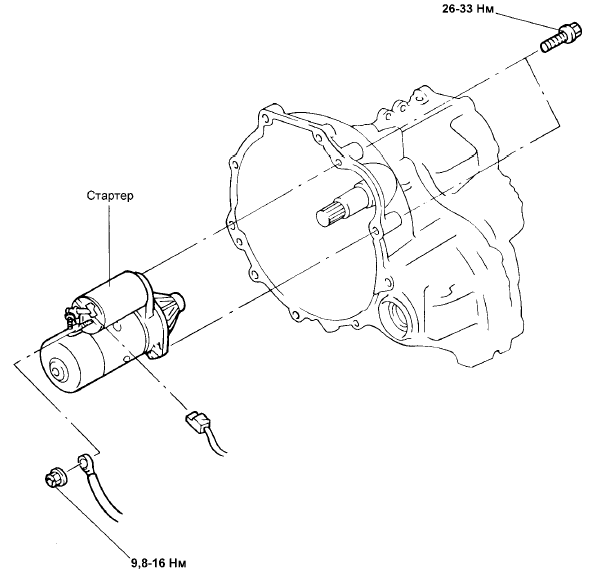

СНЯТИЕ И УСТАНОВКА

1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.

2. Снимите трос привода спидометра и трос переключения передач.

3. Отсоедините разъем жгута проводов стартера и провод вывода стартера.

4. Снимите стартер в сборе.

5. Установка проводится в порядке, обратном снятию.

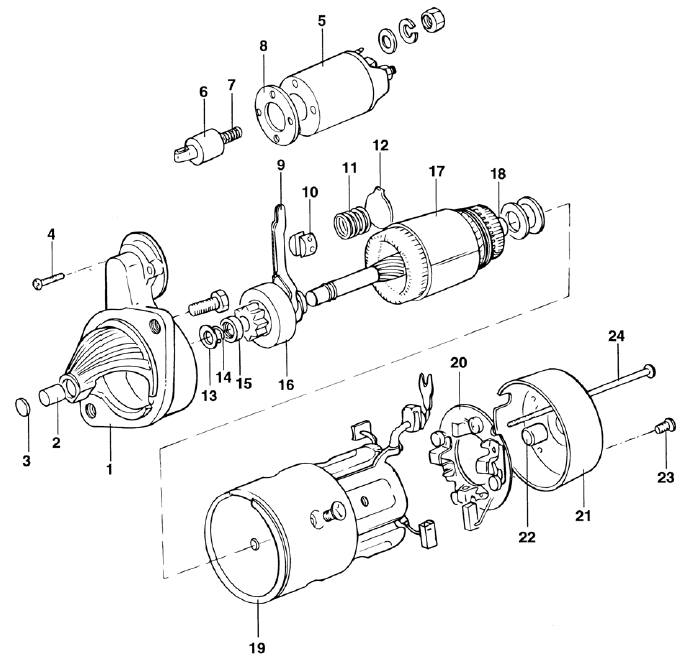

КОМПОНЕНТЫ

1. Передний кронштейн

2. Передняя втулка

3. Крышка

4. Винт

5. Тяговое реле

6. Якорь тягового реле

7. Пружина

8. Регулировочная прокладка

9. Рычаг

10. Держатель

11. Пружина

12. Прокладка

13. Шайба

14. Стопорное кольцо

15. Ограничительное кольцо

16. Обгонная муфта

17. Якорь стартера

18. Шайба

19. Полюс с обмоткой статора в сборе

20. Щеткодержатель в сборе

21. Задняя крышка

22. Задняя втулка

23. Винт

24. Болт
