Датчик абсолютного давления во впускном коллекторе (МАР SENSOR)

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Топливная система / Датчик абсолютного давления во впускном коллекторе (МАР SENSOR)

Датчик абсолютного давления во впускном коллекторе представляет собой переменное сопротивление, чувствительное к изменению давления. Он измеряет изменение давления во впускном коллекторе, которое зависит от нагрузки на двигатель и частоты вращения коленчатого вала, и преобразует его значение в напряжение сигнала. Сигнал датчика абсолютного давления также используется электронным блоком управления двигателем для измерения барометрического давления при запуске двигателя и при других определенных условиях, что позволяет автоматически регулировать рабочие параметры системы при различных высотах над уровнем моря. Электронный блок управления двигателем подает напряжение питания 5В на датчик барометрического давления и следит за напряжением сигнала датчика.

Это напряжение проходит через цепь с переменным резистором, расположенную в датчике

Это напряжение проходит через цепь с переменным резистором, расположенную в датчике и "закорачивается" на "массу". Сигнал датчика абсолютного давления влияет на подачу топлива и угол опережения зажигания, которые контролируются электронным блоком управления двигателем.


ЭЛЕКТРОСХЕМА - ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР SENSOR)

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

При следующих условиях загорается контрольная лампа индикации неисправности двигателя и на тестер HI-SCAN(PRO) выводятся соответствующий код неисправности.

1. Когда давление во впускном коллекторе 11,8 кПа или ниже в течение 0,1 секунды после включения зажигания.

2. Когда давление во впускном коллекторе 11,8 кПа или ниже при работающем на режиме 1980 об/мин или меньше двигателе.

3. Когда давление во впускном коллекторе 98,6 кПа или выше и двигатель работает на режиме 2400 об/мин или выше при отпущенной педали акселератора (например, когда автомобиль движется под уклон).

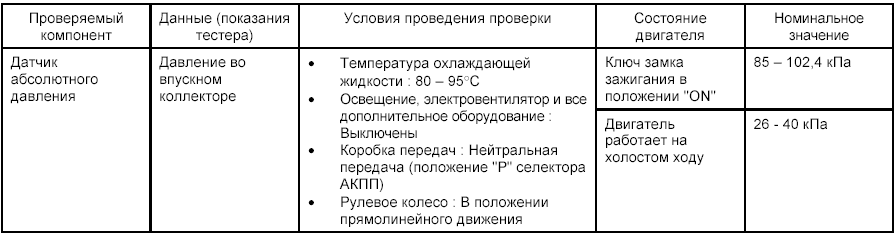

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

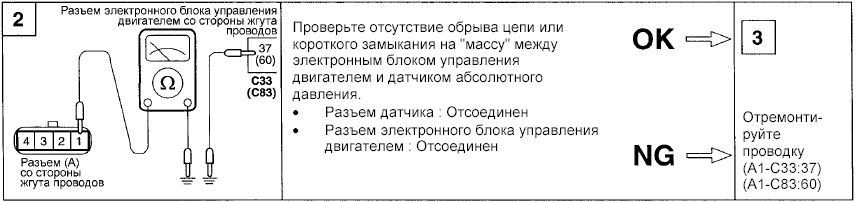

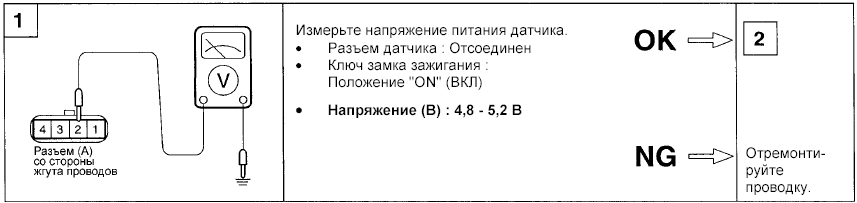

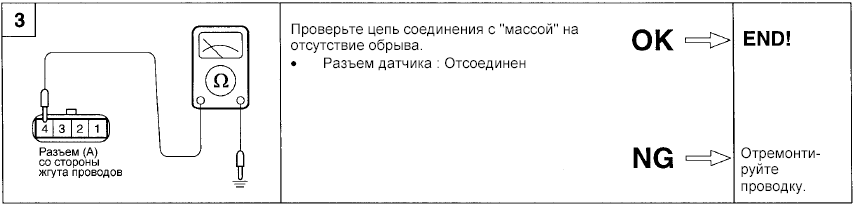

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА ДАТЧИКА

ПРОВЕРКА ДАТЧИКА

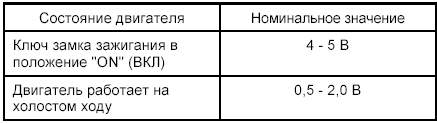

1. Измерьте напряжение между выводами 1 и 4 разъема датчика абсолютного давления во впускном коллекторе.

Вывод 4 : "Масса" датчика абсолютного давления Вывод 1 : Сигнал датчика абсолютного давления

2. Если измеренное напряжение отличается от номинального значения, то замените

2. Если измеренное напряжение отличается от номинального значения, то замените датчик абсолютного давления во впускном коллекторе (MAP) в сборе.
