Датчик температуры охлаждающей жидкости (ЕСТ SENSOR)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ЕСТ SENSOR)
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ЕСТ SENSOR)

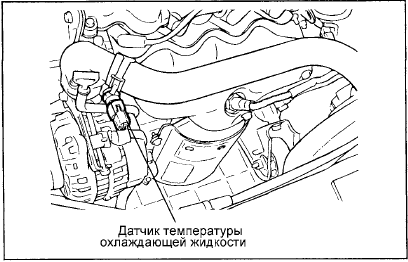

Датчик температуры охлаждающей жидкости установлен в канале рубашки охлаждения головки цилиндров. Он определяет температуру охлаждающей жидкости двигателя и передает сигнал в блок электронный управления двигателем. Датчик представляет собой термистор, чувствительный к изменению температуры. Сопротивление датчика уменьшается с возрастанием температуры охлаждающей жидкости двигателя. Электронный блок управления двигателем на основе напряжения сигнала датчика оценивает температуру охлаждающей жидкости и обеспечивает обогащение воздушно-топливной смеси при прогреве двигателя.

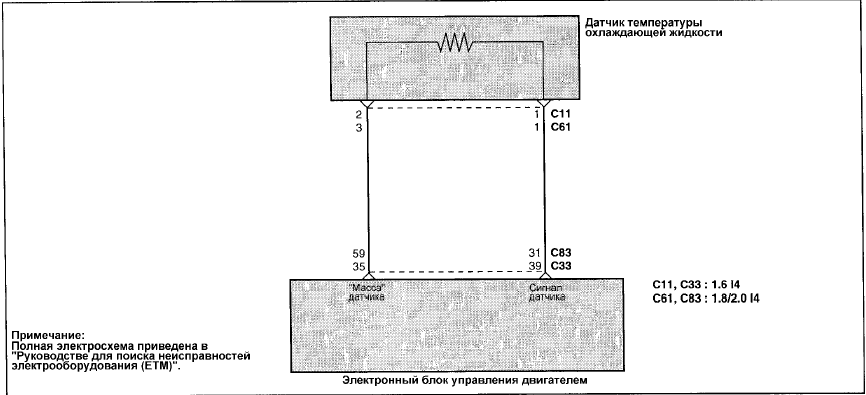

ЭЛЕКТРОСХЕМА - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ЕСТ SENSOR)

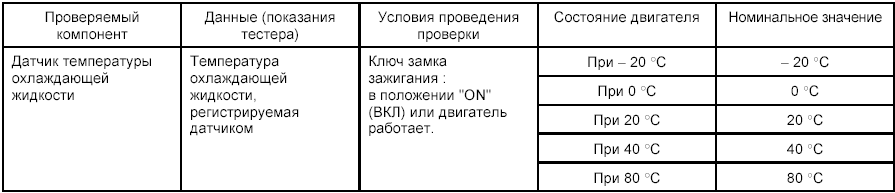

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

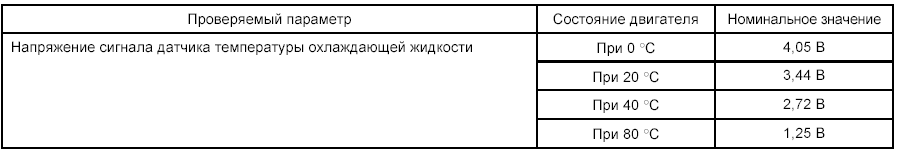

ПРОВЕРКА С ПОМОЩЬЮ ВОЛЬТМЕТРА

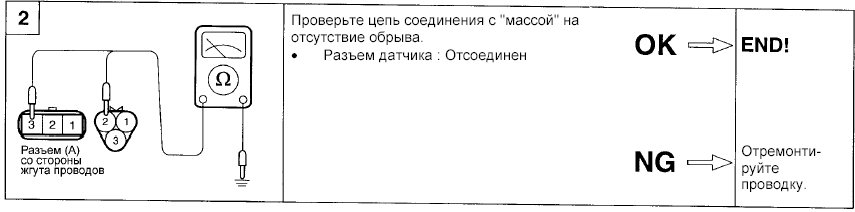

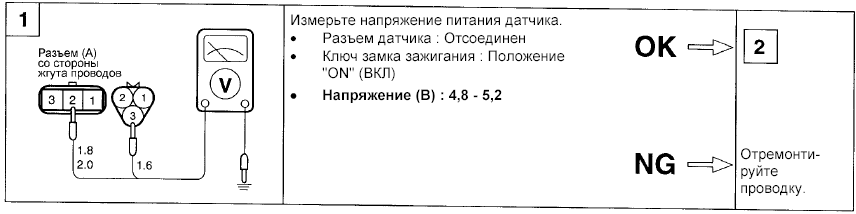

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА ДАТЧИКА

ПРОВЕРКА ДАТЧИКА

1. Снимите датчик температуры охлаждающей жидкости с впускного коллектора двигателя.

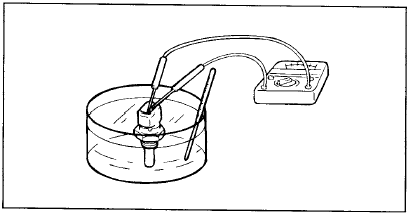

2. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между выводами датчика.

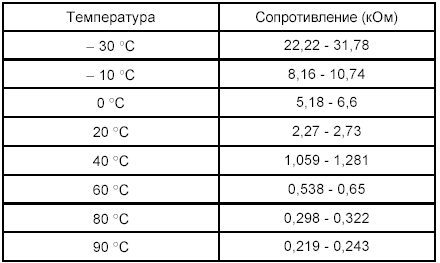

3. Если измеренное сопротивление отличается от номинальных значений, то замените

3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.

УСТАНОВКА

1. Нанесите на резьбовую часть датчика указанный герметик.

Рекомендуемый герметик : LOCTITE 962Т или эквивалентный.

2. Установите датчик на место и затяните его номинальным моментом затяжки.

Момент затяжки Датчик температуры охлаждающей жидкости : 15 - 20 Нм 3. Надежно подсоедините разъем датчика.
