Поиск неисправностей по диагностическим кодам - код неисправности P0501

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Для модели с двигателем [1.8/2.0L I4] датчик скорости автомобиля представляет собой датчик частоты вращения колеса, который установлен около диска колеса. Датчик преобразует данные о скорости автомобиля (частоту вращения колеса) в сигналы (импульсы напряжения), которые передаются в электронный блок управления двигателем (ECM).

УСЛОВИЯ РЕГИСТРАЦИИ НЕИСПРАВНОСТИ

Электронный блок управления двигателем (ECM) запишет данный код неисправности и загорится контрольная лампа неисправности двигателя, если в течение двух циклов движения автомобиля отсутствует сигнал датчика скорости автомобиля за период 20 секунд, когда выполнены следующие условия:

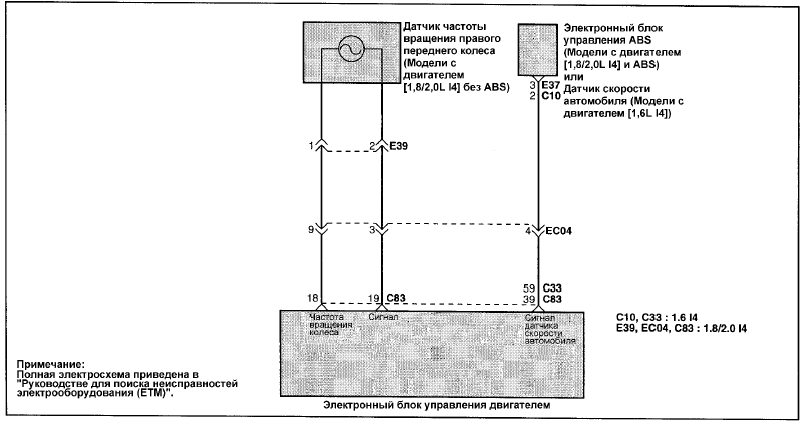

ЭЛЕКТРОСХЕМА

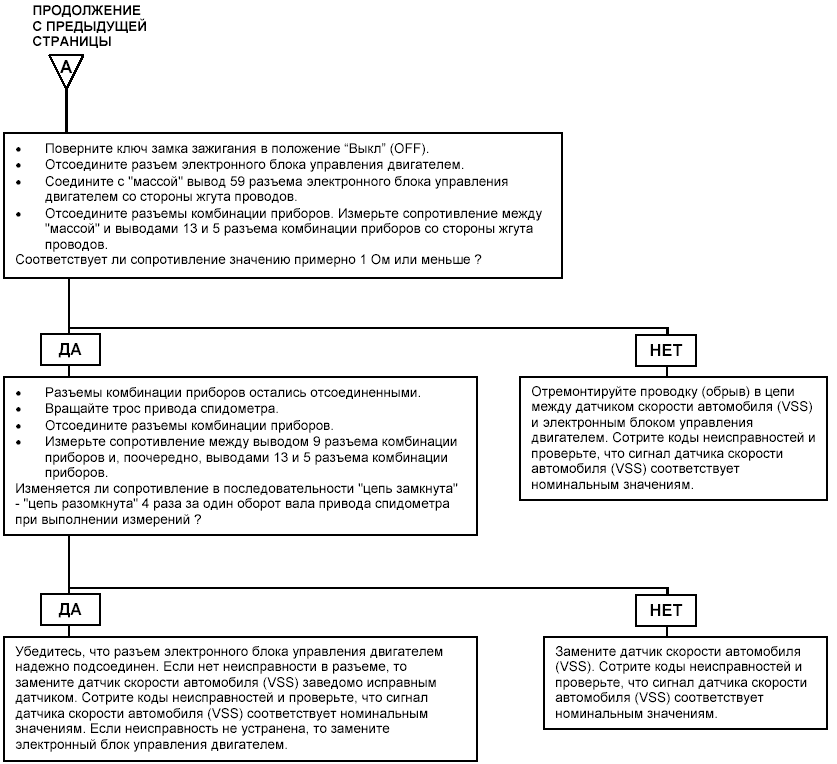

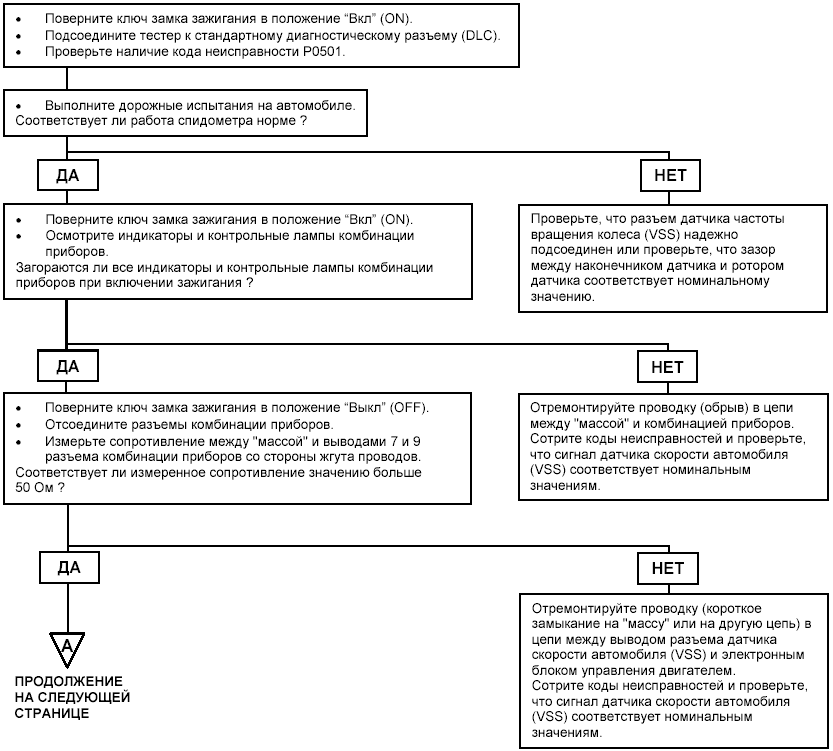

ПРОЦЕДУРА ПРОВЕРКИ


ПРОЦЕДУРА ПРОВЕРКИ
