Схема гидравлической части системы управления АКПП

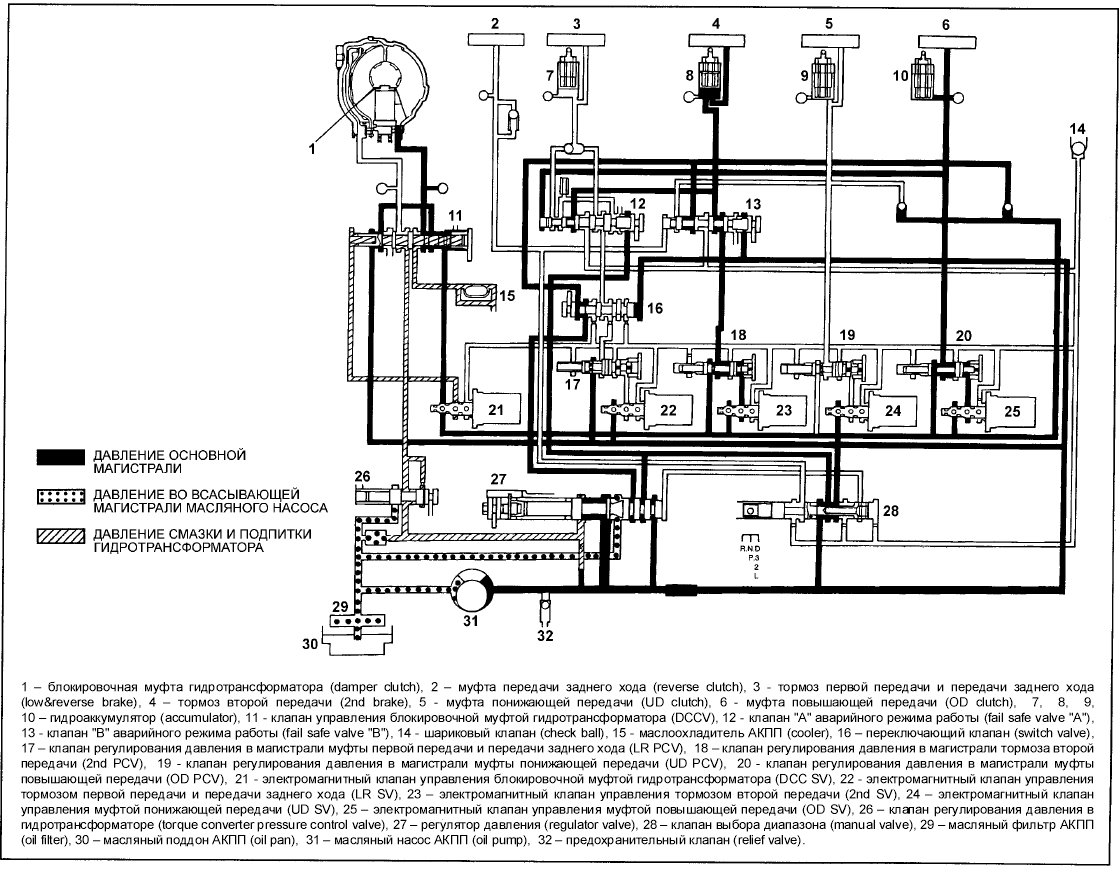

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЯ "N" (НЕЙТРАЛЬ) И СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЯ "N" (НЕЙТРАЛЬ) И "P" (СТОЯНКА)

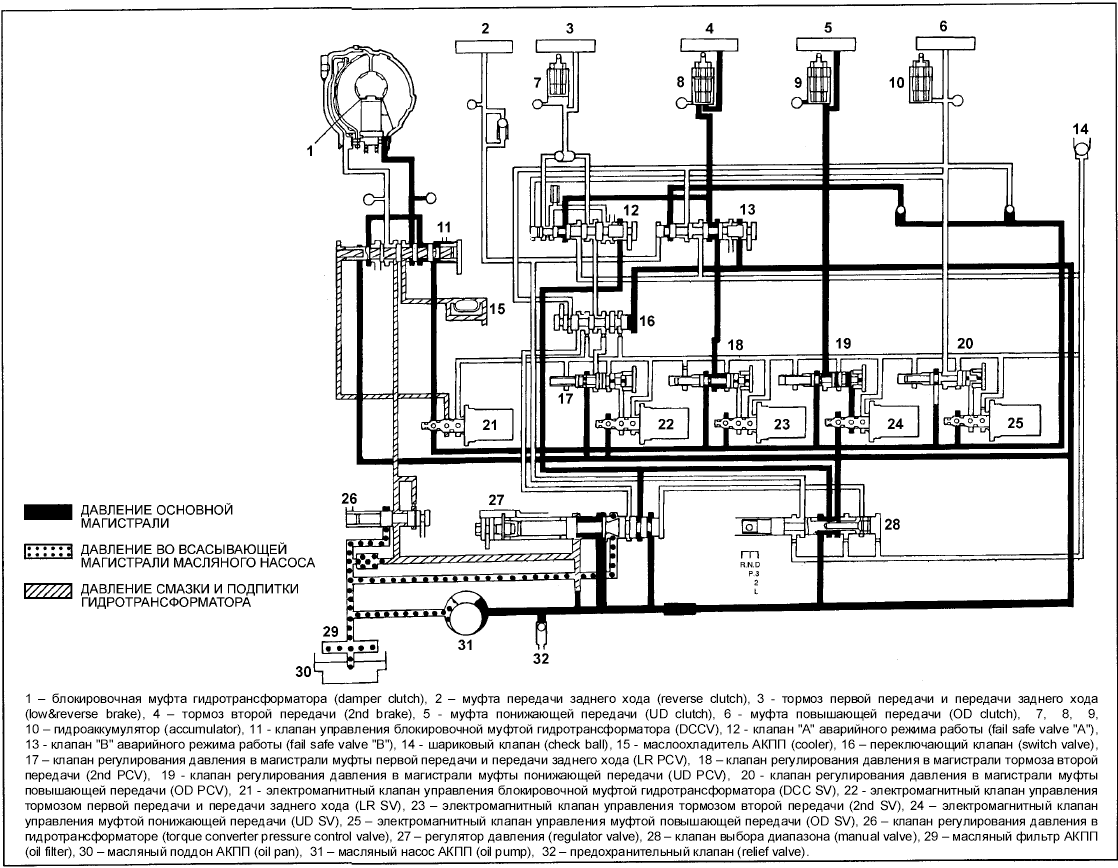

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (1-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (1-Я ПЕРЕДАЧА)

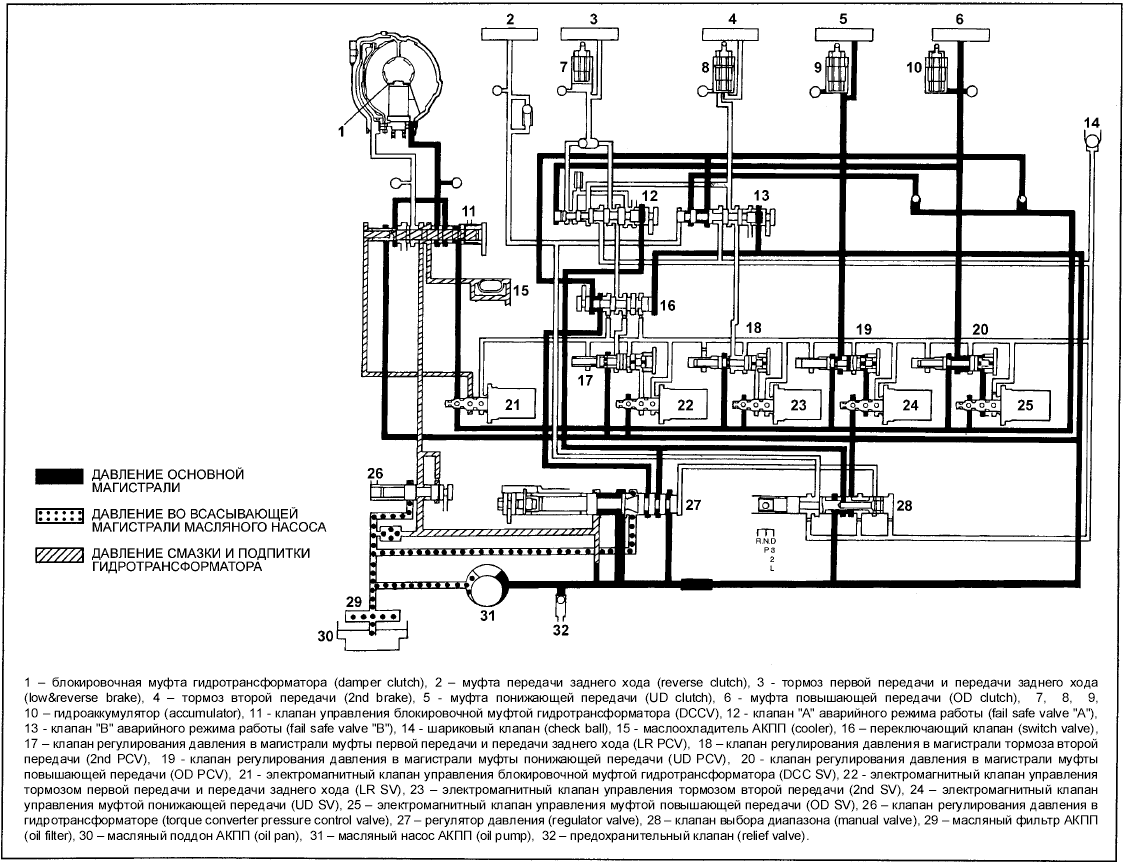

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (2-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (2-Я ПЕРЕДАЧА)

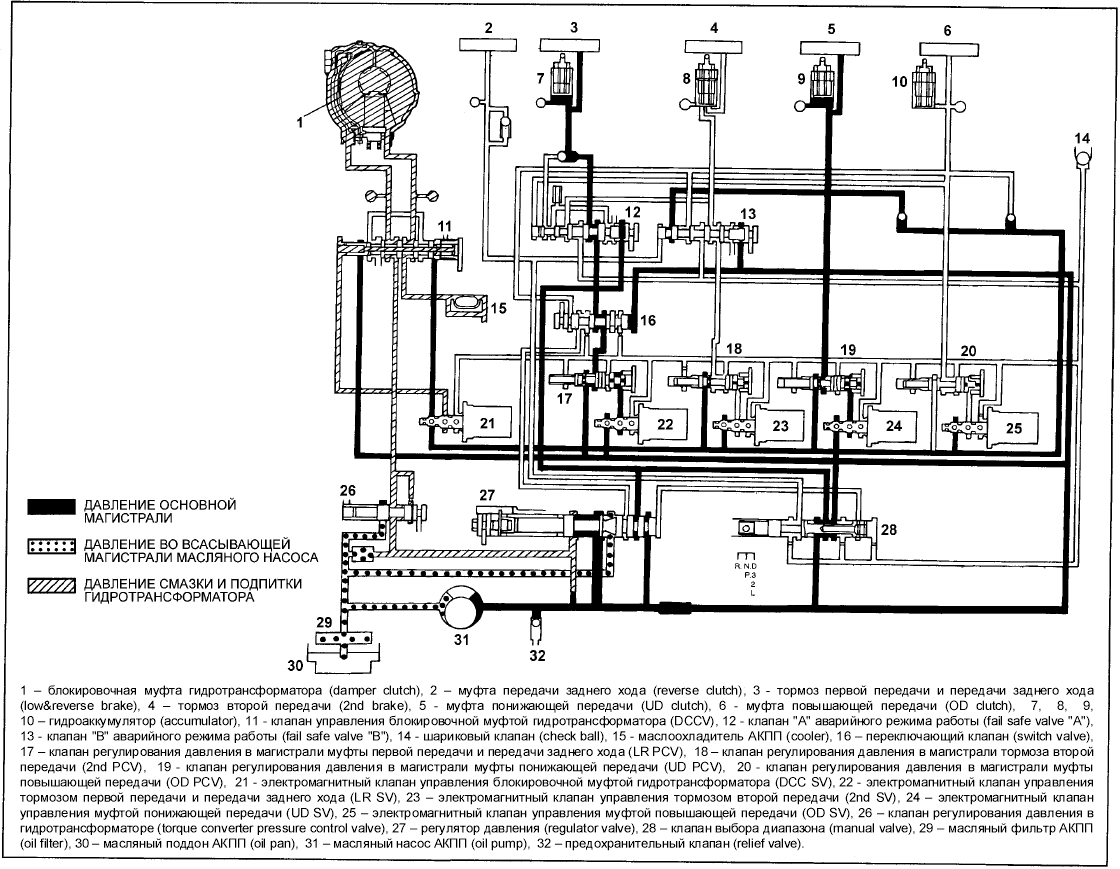

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (3-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (3-Я ПЕРЕДАЧА)

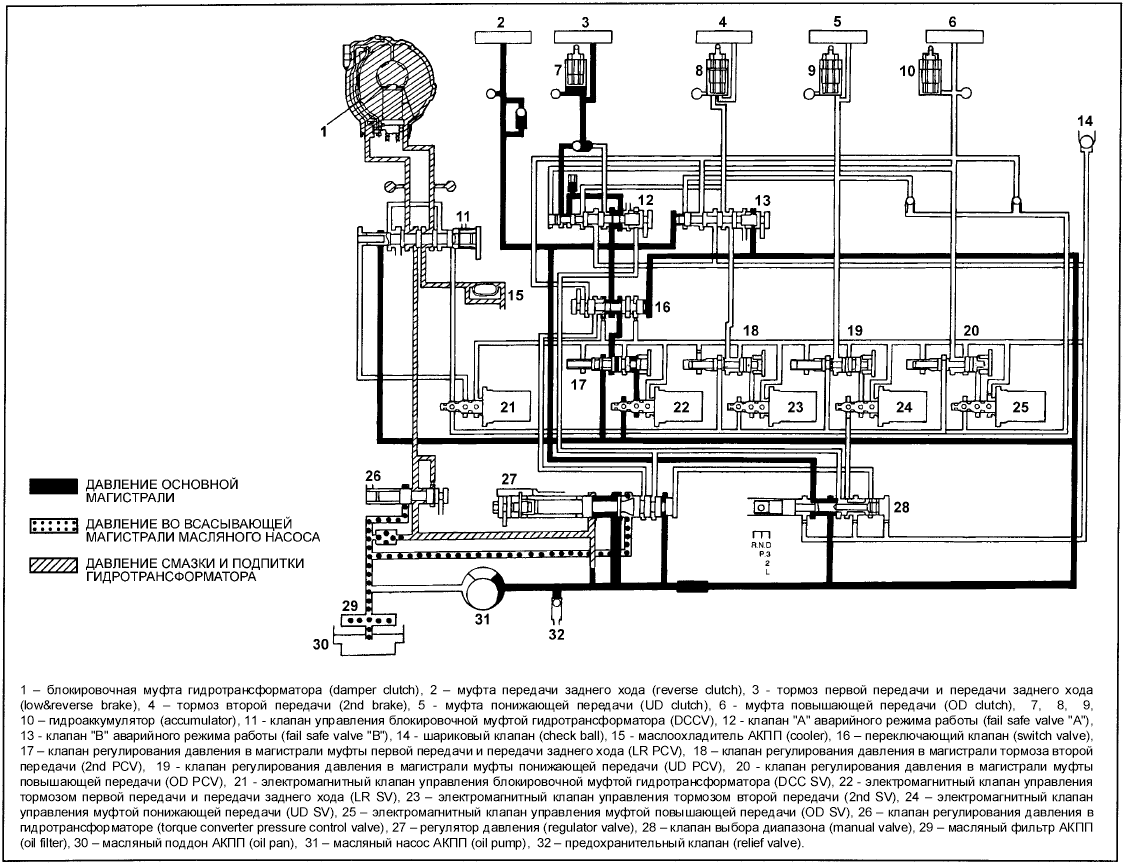

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (4-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (4-Я ПЕРЕДАЧА)

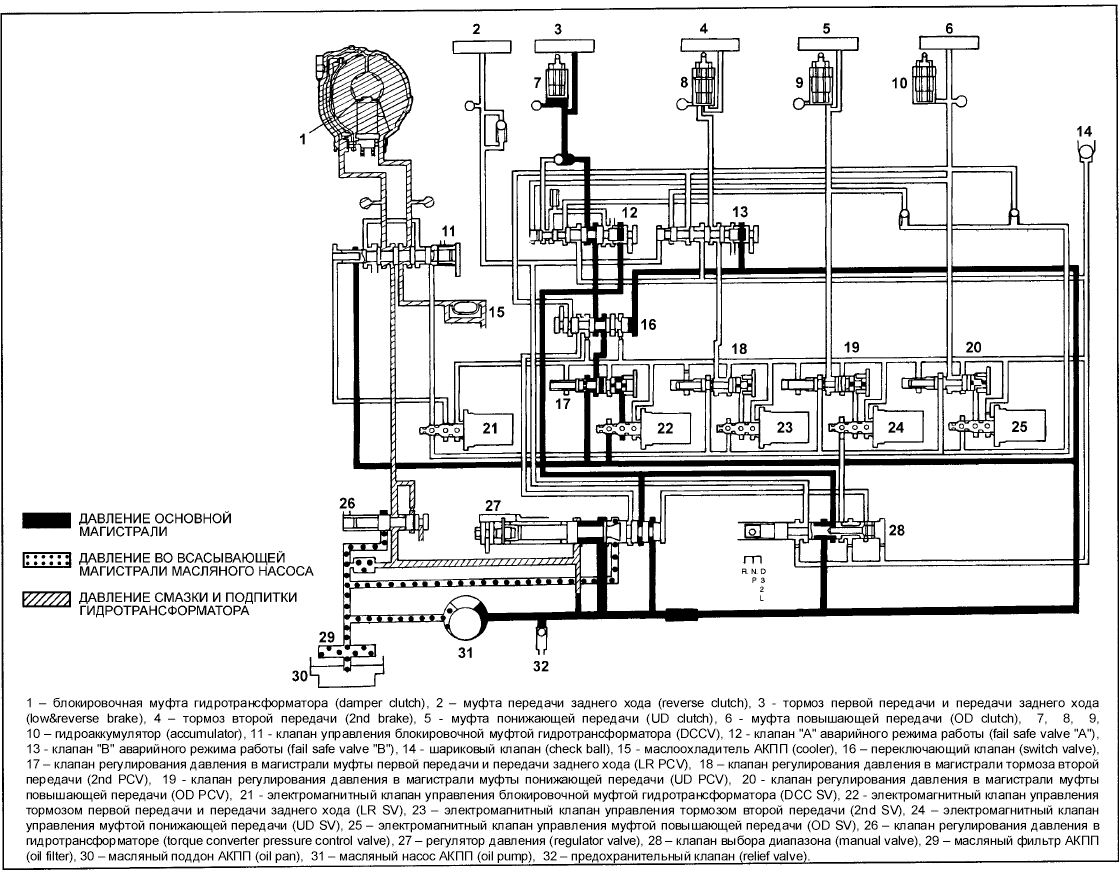

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "R" (ПЕРЕДАЧА ЗАДНЕГО СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "R" (ПЕРЕДАЧА ЗАДНЕГО ХОДА)
