Процедуры проверки по диагностическим кодам неисправностей - Р0722

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Трансмисия / Процедуры проверки по диагностическим кодам неисправностей - Р0722

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

По сигналам генератора импульсов "B":

• Определяется частота вращения ведомой шестерни промежуточной передачи для слежения за скоростью автомобиля

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Условия регистрации неисправности Вероятная причина Объект проверки
• Сигнал датчика скорости автомобиля показывает скоррость > 30 км/час

• Частота вращения коленчатого вала двигателя > 3000 об/мин

• Включенная передача КПП: 2-я, 3-я или 4-я

 • Неисправность генератора импульсов "B"

• Неисправность (плохой контакт) в разъеме

• Неисправность электронного блока управления АКПП

• Неисправность ведомой шестерни промежуточной передачи

 • Обрыв в цепи генератора импульсов "B"

• Генератор импульсов "B"

• Помехи в сигнале (плохой или поврежденный экранирующий провод)

• Дребезжание контактов датчика скорости автомобиля
<ПРИЗНАКИ НЕИСПРАВНОСТИ>

• Ощущаются удары при включении 2-й и 4-й передач

• При появлении кода Р0722 коробка передач переходит на аварийный режим работы (переключение передачи заблокировано) и фиксируется на 3-й передаче (диапазон "D") или на 2-й передаче (диапазон "2" или "L")

• Вместе с указанным кодом возможно появление кодов неисправностей Р0731, Р0732, Р0733 и Р0734

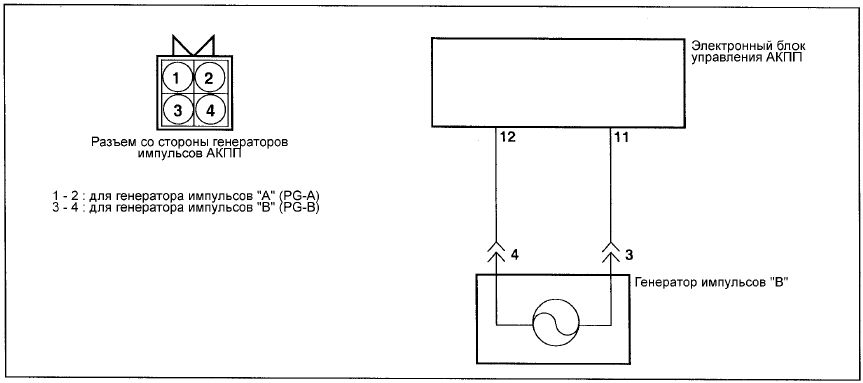

ЭЛЕКТРОСХЕМААЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

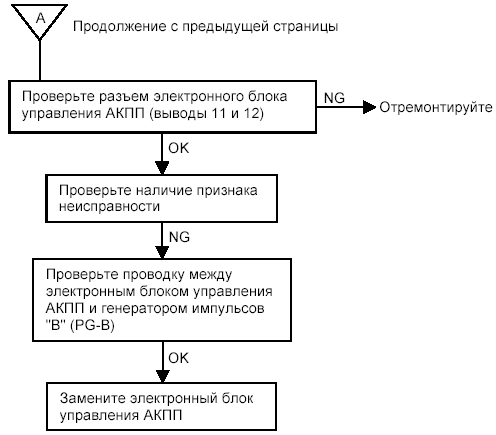

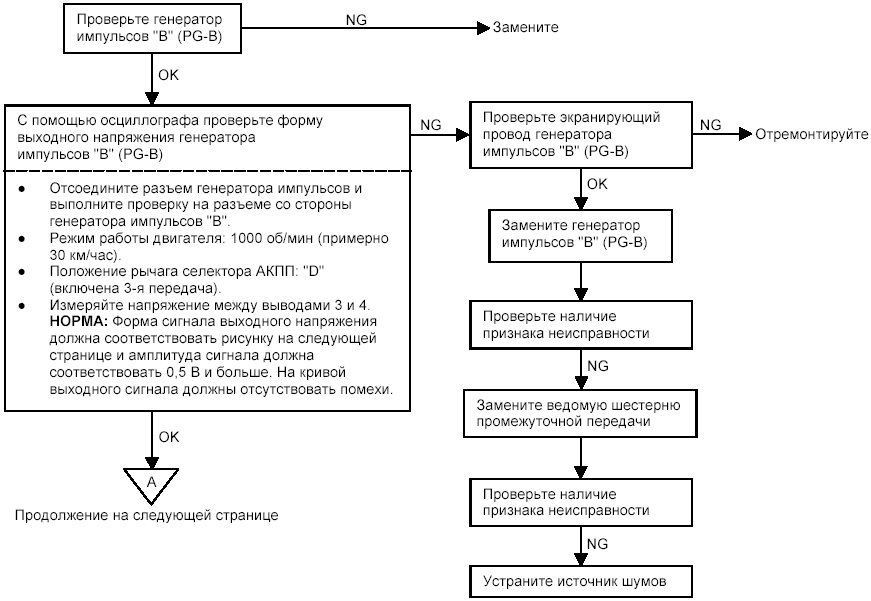

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
