Процедуры проверки по диагностическим кодам неисправностей - Р0750
ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ
Данный электромагнитный клапан:
• Управляет давлением масла, которое действует на клапан управления переключением передач (SCV) по сигналам ON/OFF (ВКЛ/ВЫКЛ) электронного блока управления АКПП при управлении переключением передач
УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ
| Условия регистрации неисправности | Вероятная причина | Объект проверки |
| • Ключ замка зажигания в положении "ON" или двигатель работает
• Электронный блок управления АКПП определяет наличие обрывы или короткого замыкания в цепи электромагнитного клапана "А" управления переключением |
• Неисправность электромагнитного клапана "А" управления
переключением
• Неисправность (плохой контакт) в разъеме • Неисправность электронного блока управления АКПП |
• Обрыв или короткое замыкание в цепи электромагнитного
клапана "А" управления переключением
• Электромагнитный клапан "А" управления переключением |
| <ПРИЗНАКИ НЕИСПРАВНОСТИ>
• При появлении кода Р0750 коробка передач переходит на аварийный режим работы (переключение передачи заблокировано) и фиксируется на 3-й передаче |

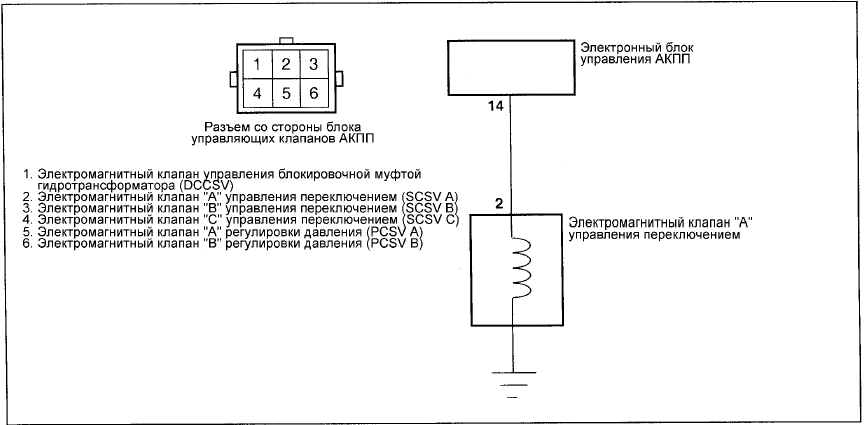

ЭЛЕКТРОСХЕМА

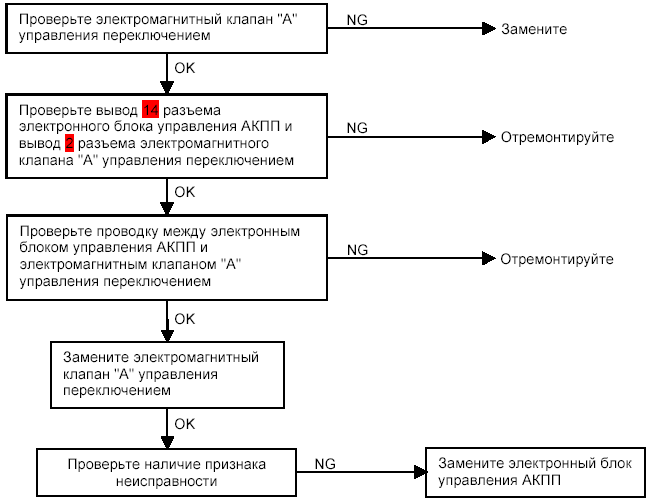

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
