Замена троса привода спидометра

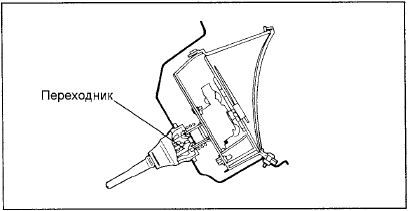

1. Правильно установите переходник в комбинацию приборов и привяжите к нему новый

1. Правильно установите переходник в комбинацию приборов и привяжите к нему новый трос привода спидометра.

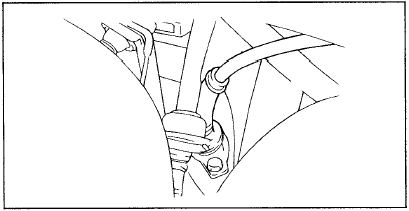

2. Установите резиновую втулку так, чтобы трос и выступающая часть втулки были

2. Установите резиновую втулку так, чтобы трос и выступающая часть втулки были горизонтальны, как показано на рисунке.

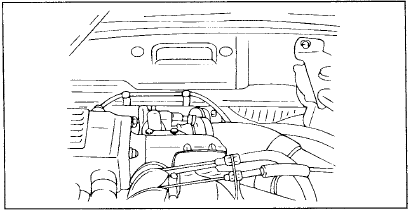

ВНИМАНИЕ Трос привода спидометра следует проложить так, чтобы радиус изгиба троса соответствовал 150 мм или больше.

3. Со стороны коробки передач необходимо вставить наконечник троса привода спидометра

3. Со стороны коробки передач необходимо вставить наконечник троса привода спидометра в коробку передач и надежно затянуть гайку крепления.

ВНИМАНИЕ Если трос привода спидометра подсоединен неправильно или ненадежно, то показания спидометра будут неверны и возникнет ненормальный шум.

Убедитесь в правильности подсоединения троса привода спидометра.
