Нижний рычаг - проверка

1. Проверьте резиновые втулки на отсутствие износа или деформации.

2. Проверьте нижний рычаг на отсутствие изгиба или трещин.

3. Проверьте защитный чехол шаровой опоры на отсутствие трещин и повреждений.

4. Проверьте все болты на отсутствие деформации и повреждений.

5. Проверьте момент вращения пальца шаровой опоры нижнего рычага.

5. Проверьте момент вращения пальца шаровой опоры нижнего рычага.

• При наличии трещин или разрывов защитного чехла шаровой опоры замените шаровую опору нижнего рычага в сборе.

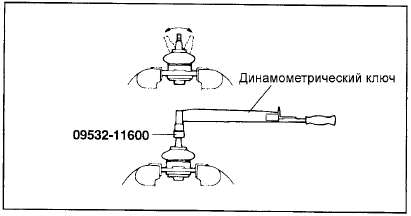

• Несколько раз покачайте палец шаровой опоры нижнего рычага.

• Измерьте момент вращения пальца шаровой опоры нижнего рычага.

Номинальное значение:

3,5 - 10 Нм

• Если момент вращения превышает верхний предел номинального значения, то замените шаровую опору нижнего рычага в сборе.

• Если момент вращения меньше нижнего предела номинального значения, то допускается повторная установка данной шаровой опоры, если отсутствует заедание и чрезмерный люфт пальца шарнира.
