Проверка натяжения ремня привода насоса гидроусилителя рулевого управления

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Рулевое управление / Проверка натяжения ремня привода насоса гидроусилителя рулевого управления

1. Нажмите на клиновой ремень привода насоса гидроусилителя рулевого управления

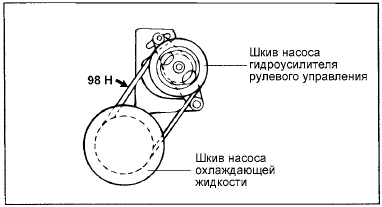

1. Нажмите на клиновой ремень привода насоса гидроусилителя рулевого управления с усилием 98 Н в точке, указанной на рисунке, и проверьте, что прогиб ремня соответствует номинальному значению.

Прогиб ремня (номинальное значение): 6 - 9 мм

2. Если прогиб ремня не соответствует номинальному значению, то отрегулируйте

2. Если прогиб ремня не соответствует номинальному значению, то отрегулируйте натяжение следующим образом:

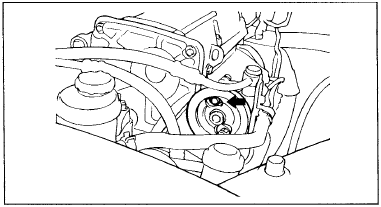

а) Ослабьте болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления.

б) Установите рычаг напротив насоса гидроусилителя рулевого управления и, перемещая

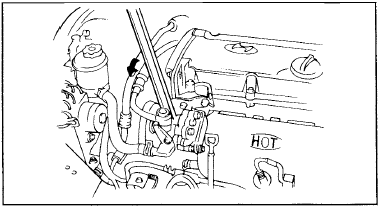

б) Установите рычаг напротив насоса гидроусилителя рулевого управления и, перемещая насос, отрегулируйте прогиб ремня так, чтобы он соответствовал номинальному значению.

в) Затяните болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления.

г) Проверьте прогиб ремня и при необходимости повторите процедуру регулировки.

ВНИМАНИЕ

Проверку прогиба ремня следует производить после проворачивания шкива насоса гидроусилителя рулевого управления на один или несколько оборотов в нормальном направлении вращения.
