ПЕРЕКЛЮЧАТЕЛЕЙ И РЫЧАГОВ (ГРУЗОВОЙ АВТОМОБИЛЬ)

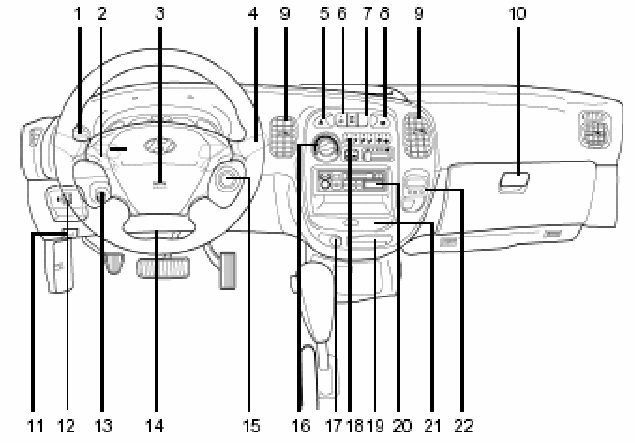

РАСПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ И РЫЧАГОВ (ГРУЗОВОЙ АВТОМОБИЛЬ)

1. Боковой воздухозаборник

2. Многофункциональный выключатель с подсветкой

3. Гудок / воздушная подушка со стороны водителя (если установлена)

4. Переключатель стеклоочистителя / стеклоомывателя (если установлен)

5. Переключатель, предупреждающий об опасности

6. Переключатель передней противотуманной фары (если установлен)

7. Переключатель задней противотуманной фары (если установлен)

8. Переключатель обогревателя наружного зеркала заднего вида (если установлен)

9. Решетка центрального воздухозаборника

10. Перчаточный ящик ("бардачок")

11. Отжимной рычаг капота

12. Переключатель устройства выравнивания фар (если установлен)

13. Ручка заглушки

14. Рычаг наклона рулевого колеса (если установлен)

15. Переключатель зажигания

16. Панель управления обогревателя/кондиционера воздуха

17. Прикуриватель для сигарет

18. Переключатель кондиционера воздуха (если установлен)

19. Пепельница

20. Аудиосистема (если установлена)

21. Держатель для напитков

22. Часы с цифровым отсчетом (если установлены)
