Воздушный фильтр (для испарителя и устройства обдува) (если установлен)

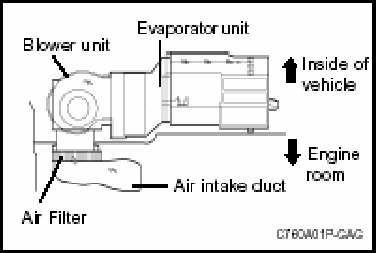

Надписи на рисунке:
Blower unit - устройство обдува Evaporator unit - испаритель Air Filter - воздушный фильтр Air intake duct - канал воздухозаборника Inside of vehicle - внутри автомобиля Engine room - пространство для двигателя
Воздушный фильтр установлен в канале воздухозаборника позади резервуара для стеклоомывателя. Он работает для предотвращения попадания грязи в автомобиль.

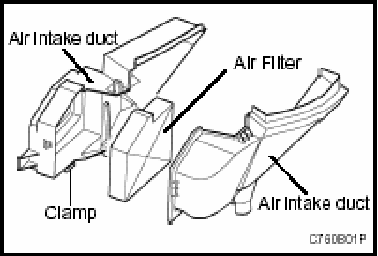

Надписи на рисунке:
Air Filter - воздушный фильтр Air intake duct - канал воздухозаборника Clamp - зажим
Инструкции по замене:
1. Открыть капот.
2. Удалить зажимы (5 ЕА) на канале воздухозаборника и заменить фильтр.
3. Установка - в обратном порядке.
ПРЕДОСТЕРЕЖЕНИЕ:
• Заменять фильтр каждые 20 000 км (12 000 миль) или один раз в год. Если автомобиль эксплуатируют в сложных условиях, таких как запыленные, ухабистые дороги, требуются более частые осмотры и замены воздушного фильтра.
• Если скорость воздушного потока внезапно падает, проверить автомобиль у официального дилера.
