Масляный насос двигателя SOHC

Масляный насос двигателя SOHC
Масляный насос двигателя SOHC

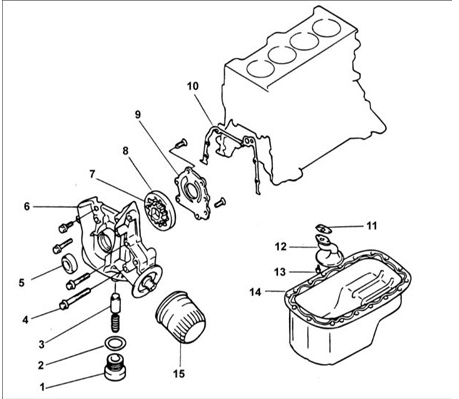

1 – пробка, 40–50 Н•м;
2 – уплотнительное кольцо;
3 – плунжер;
4 – болт, 12–15 Н•м;
5 – переднее уплотнительное кольцо;
6 – передняя крышка;
7 – внутренняя шестерня масляного насоса;
8 – внешняя шестерня масляного насоса;
9 – крышка масляного насоса;
10 – прокладка;
11 – прокладка;
12 – маслозаборная трубка;
13 – болт, 15–22 Н•м;
14 – масляный поддон;
15 – масляный фильтр.
