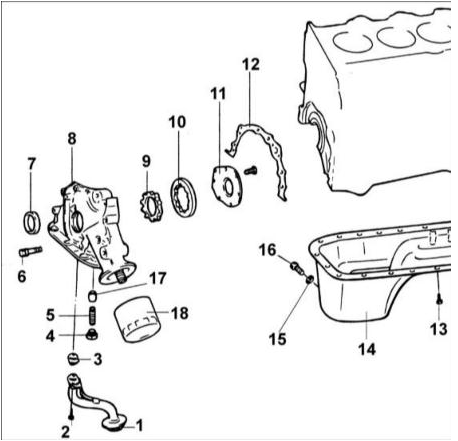

Масляный насос двигателя DOHC

Масляный насос двигателя DOHC
Масляный насос двигателя DOHC

1 – сетчатый масляный фильтр;
2 – болт, 15–22 Н•м;
3 – прокладка;
4 – пробка;
5 – пружина;
6 – болт, 20–27 Н•м;
7 – переднее уплотнительное кольцо;
8 – передняя крышка;
9 – внутренняя шестерня масляного насоса;
10 – внешняя шестерня масляного насоса;
11 – крышка масляного насоса;
12 – прокладка;
13 – болт, 6–8 Н•м;
14 – масляный поддон;
15 – прокладка;
16 – пробка, 35–45 Н•м;
17 – плунжер;
18 – масляный фильтр.
