Снятие и установка коробки передач

Механическая коробка передач
Механическая коробка передач

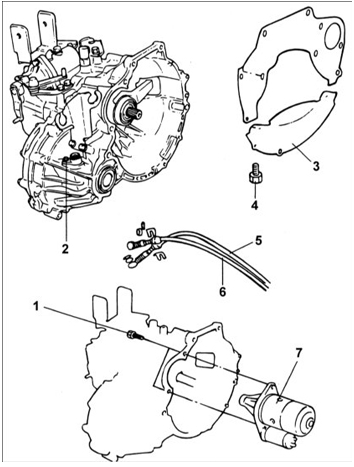

1 – болт, 27–34 Н•м;
2 – трос спидометра;
3 – крышка картера сцепления;
4 – болт, 8–10 Н•м;
5 – трос выбора передач;
6 – трос переключения передач;
7 – стартер.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините, в первую очередь, провод от отрицательной клеммы аккумуляторной батареи, затем – от положительной. Выверните сливную пробку и слейте в подходящую емкость трансмиссионное масло из коробки передач.
2. Снимите рабочий цилиндр выключения сцепления.
3. Снимите корпус воздушного фильтра.
4. Снимите аккумуляторную батарею и опору батареи.

5. Снимите троса выбора и переключения передач.

5. Снимите троса выбора и переключения передач.
6. Отсоедините разъем выключателя света заднего хода.
7. Снимите трос привода спидометра.
8. Отсоедините гидравлическую трубку привода сцепления и закройте конец трубы подходящей пробкой.

9. Снимите кожух со стороны двигателя и кожух сбоку коробки передач.

9. Снимите кожух со стороны двигателя и кожух сбоку коробки передач.
10. Снимите передний и задний кронштейны.
11. Снимите правое переднее колесо.
12. Выверните болт крепления шарового шарнира передней стойки.
13. Вставьте монтировку между внутренним ШРУСом приводного вала и коробкой передач и легким ударом по монтировке извлеките приводной вал из коробки передач.

14. Снимите стартер.

14. Снимите стартер.
15. Специальным приспособлением 09400–29000 поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.
16. Снимите левый кронштейн коробки передач.
17. Выверните верхние болты крепления коробки передач.

18. Снимите крышку картера сцепления.

18. Снимите крышку картера сцепления.
19. Поддержите коробку передач домкратом.
20. Выверните нижние болты крепления коробки передач.
21. Снимите кожух сцепления и ведомый диск сцепления.

22. Снимите маховик.

22. Снимите маховик.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка коробки передач проводится в последовательности обратной снятию.
