Рычаг переключения передач

Рычаг переключения передач
Рычаг переключения передач

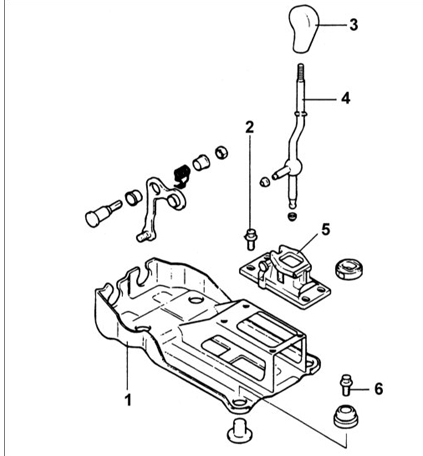

1 – кронштейн;
2 – болт, 9–14 Н•м;
3 – ручка рычага;
4 – рычаг переключения передач;
5 – кожух;
6 – болт, 9–14 Н•м.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте втулку на отсутствие износа и повреждений.
2. Проверьте возвратную пружину на отсутствие повреждений и уменьшения упругости.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите на поверхности скольжения втулок консистентную смазку.
2. Установка рычага переключения передач проводится в последовательности обратной снятию.
