Ремонт рычага селектора

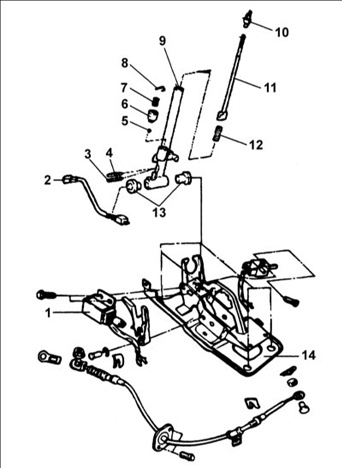

Элементы рычага селектора
Элементы рычага селектора

1 – соленоид замка блокировки;
2 – выключатель положения N рычага селектора;
3 – пружинный штифт;
4 – пружинный штифт;
5 – стальной шарик;
6 – опора шарика;
7 – пружина;
8 – шпилька;
9 – рычаг селектора;
10 – регулировочный кулачок рычага;
11 – стержень рычага селектора;
12 – пружина рычага селектора;
13 – втулка;
14 – кронштейн.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте место установки фиксатора на отсутствие износа.
2. Проверьте пружину на отсутствие повреждений и потерю упругости.
3. Проверьте шпильку в основании рычага на отсутствие износа.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте скользящую часть втулки.

1. Смажьте скользящую часть втулки.
Смазка: SAE J310, NLGI №2

2. Нанесите смазку в местах, показанных на рисунке.

2. Нанесите смазку в местах, показанных на рисунке.
Смазка: SAE J310, NLGI №2
