Определение кузовных размеров

ОПРЕДЕЛЕНИЕ КУЗОВНЫХ РАЗМЕРОВ

1. В основном все кузовные размеры, приведенные в данном руководстве, даны для измерения по прямой линии с помощью штангенциркуля.

2. При измерениях с помощью ленточной рулетки следите за тем, чтобы лента не была скручена, согнута и не задевала каких-либо деталей.

3. Для определения кузовных размеров в руководстве приведены как непосредственные размеры, так и размеры по опорным точкам.

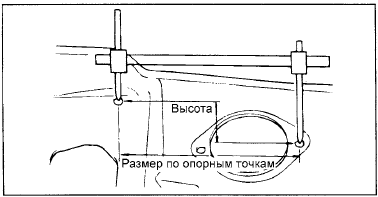

РАЗМЕРЫ ПО ОПОРНЫМ ТОЧКАМ

1. Данный тип измерений применяется, когда точки, до которых надо провести размер, выступают за поверхность автомобиля. Эти размеры используются как справочные величины при кузовном ремонте.

2. Если измерения проводятся штангенциркулем с регулировкой длины пробников,

2. Если измерения проводятся штангенциркулем с регулировкой длины пробников, то за измеряемую величину принимается максимальное расстояние между двумя точками за исключением разницы длины пробников (разницы высоты плоскостей опорных точек).

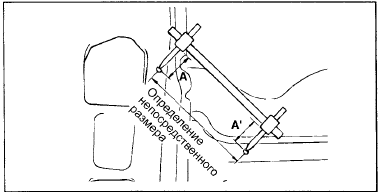

ОПРЕДЕЛЕНИЕ НЕПОСРЕДСТВЕННЫХ РАЗМЕРОВ

1. Данные размеры показывают реальное расстояние по прямой между измеряемыми точками, лежащими в одной плоскости, и используются как справочные значения при измерениях с помощью штангенциркуля.

2. Перед началом измерений отрегулируйте пробники штангенциркуля так, чтобы их длина была одинаковой (А' = А).

ПРИМЕЧАНИЕ Проверьте отсутствие люфта в соединениях пробников и штангенциркуля.

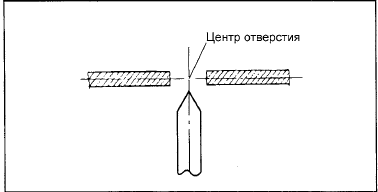

ТОЧКА ОТСЧЕТА ПРИ ИЗМЕРЕНИЯХ

ТОЧКА ОТСЧЕТА ПРИ ИЗМЕРЕНИЯХ

Измерения следует производить между центрами отверстий.
