Проверка - пружины клапанов, направляющие втулки клапанов

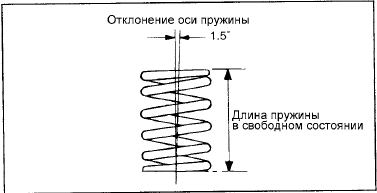

ПРУЖИНЫ КЛАПАНОВ 1. Проверьте длину каждой пружины клапана в свободном состоянии. Если длина пружины меньше предельно допустимого значения, то замените пружину клапана.

2. С помощью угольника проверьте отклонение оси каждой пружины от перпендикуляра к опорной поверхности (неперпендикулярность). Если неперпендикулярность больше предельно допустимого значения, замените пружину клапана.

Пружина клапана [Номинальное значение] Длина пружины в свободном состоянии :

Пружина клапана [Номинальное значение] Длина пружины в свободном состоянии : 48,86 мм Длина пружины под нагрузкой 183 Н : 39,00 мм Длина пружины под нагрузкой 400 Н : 30,50 мм Отклонение оси пружины (неперпендикулярность) : 1,5° или меньше [Предельно допустимое значение] Длина пружины в свободном состоянии : 47,86 мм Отклонение оси пружины (неперпендикулярность) : 3°

НАПРАВЛЯЮЩИЕ ВТУЛКИ КЛАПАНОВ

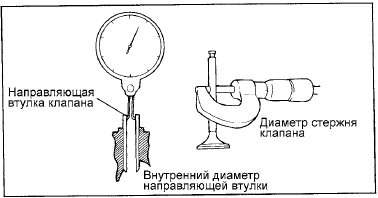

Проверьте зазор между направляющей втулкой клапана и стержнем клапана (в нескольких точках по длине). Если зазор больше предельно допустимого значения, то замените направляющую втулку клапана.

Зазор между направляющей втулкой и стержнем клапана [Номинальное значение] Впускной

Зазор между направляющей втулкой и стержнем клапана [Номинальное значение] Впускной клапан : 0,02 - 0,05 мм Выпускной клапан : 0,035 - 0,065 мм [Предельно допустимое значение] Впускной клапан : 0,10 мм Выпускной клапан : 0,13 мм
