Привод механизма газораспределения - снятие

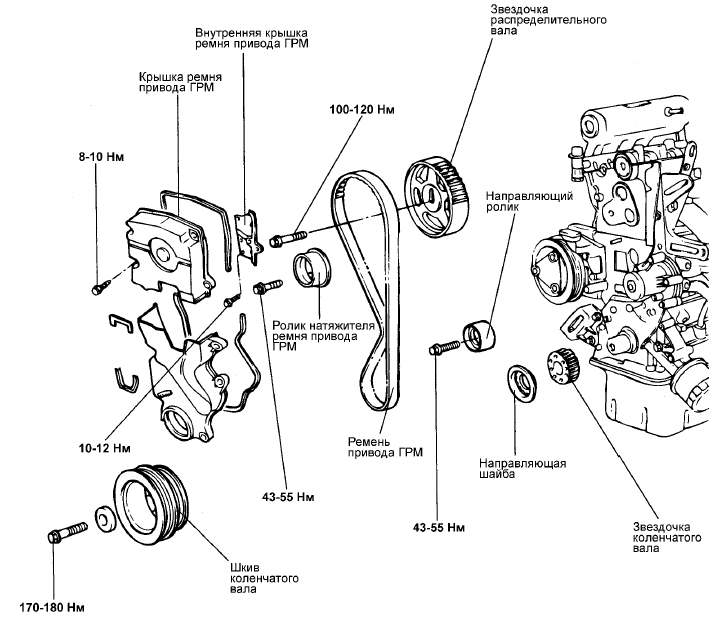

РЕМЕНЬ ПРИВОДА ГРМ - КОМПОНЕНТЫ

СНЯТИЕ

1. Ослабьте болты крепления шкива коленчатого вала и болты крепления шкива насоса охлаждающей жидкости.

2. Ослабьте болт крепления генератора.

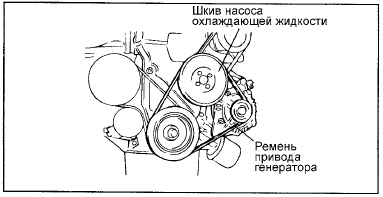

3. Снимите шкив насоса охлаждающей жидкости и ремень привода генератора.

3. Снимите шкив насоса охлаждающей жидкости и ремень привода генератора.

4. Снимите шкив коленчатого вала.

5. Снимите крышку ремня привода ГРМ.

5. Снимите крышку ремня привода ГРМ.

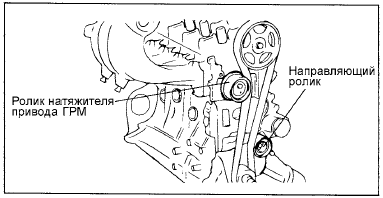

6. Снимите ролик натяжителя ремня привода ГРМ.

6. Снимите ролик натяжителя ремня привода ГРМ.

ПРИМЕЧАНИЕ

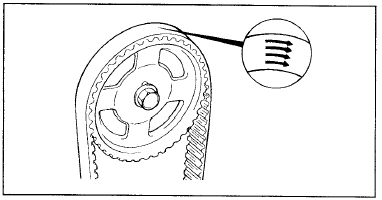

В случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) поверхности ремня стрелку, указывающую направление вращения (или расположение шкива коленчатого вала), чтобы при установке ремня не перепутать направление его вращения.

7. Снимите ремень привода ГРМ.

7. Снимите ремень привода ГРМ.

8. Снимите направляющий ролик.

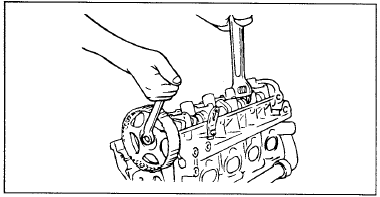

9. Снимите звездочку распределительного вала.

ПРИМЕЧАНИЕ

Будьте осторожны, не повредите головку цилиндров ключом при снятии звездочки распределительного вала.

10. Снимите звездочку коленчатого вала с коленчатого вала.

10. Снимите звездочку коленчатого вала с коленчатого вала.
