Опоры силового агрегата - снятие

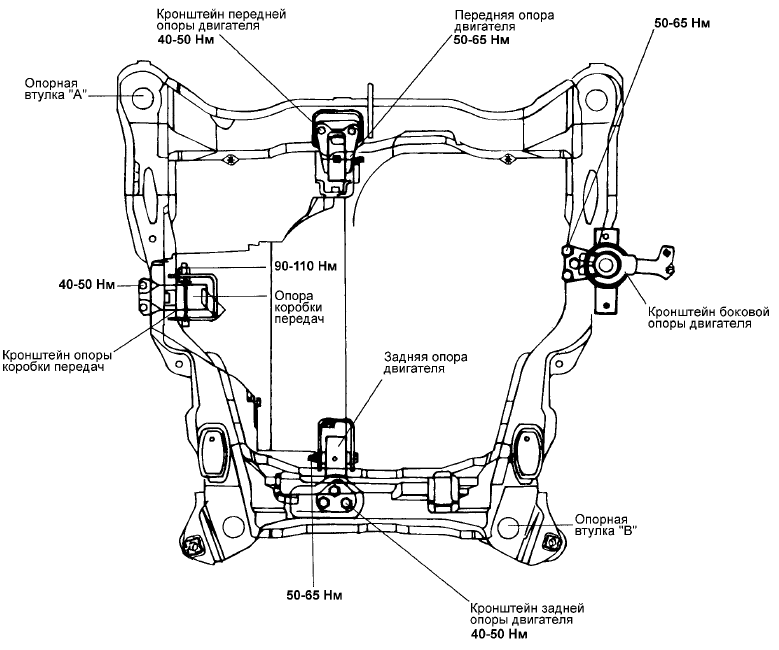

ОПОРЫ ДВИГАТЕЛЯ

СНЯТИЕ

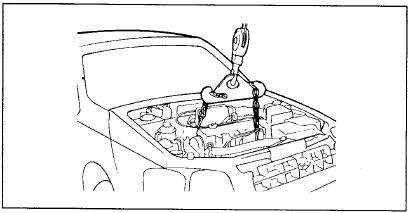

1. Закрепите двигатель на траверсе за кронштейны крепления и повесьте ее на подъемнике,

1. Закрепите двигатель на траверсе за кронштейны крепления и повесьте ее на подъемнике, затем немного приподнимите двигатель в сборе для разгрузки опор от веса силового агрегата.

БОКОВАЯ ОПОРА ДВИГАТЕЛЯ

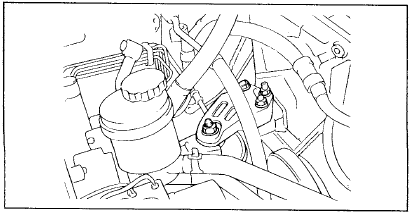

1. Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).

2. Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.

2. Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.

ОПОРА КОРОБКИ ПЕРЕДАЧ

1. На моделях с 5-ступенчатой механической КПП снимите датчик-выключатель фонарей заднего хода.

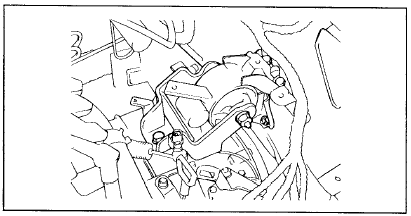

2. Отверните болт крепления опоры коробки передач (к опорному кронштейну КПП).

2. Отверните болт крепления опоры коробки передач (к опорному кронштейну КПП).

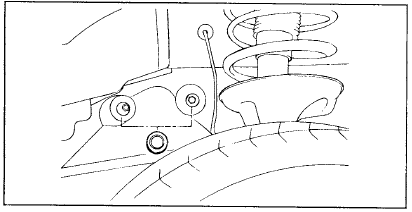

3. Извлеките заглушки изнутри брызгозащитного щитка левого крыла. Отверните болты крепления кронштейна опоры коробки передач к подрамнику.

4. Снимите опору коробки передач в сборе.

4. Снимите опору коробки передач в сборе.

ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ

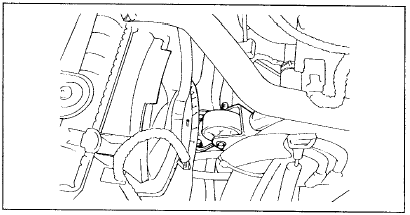

1. Снимите переднюю опору двигателя в сборе с подрамника.

1. Снимите переднюю опору двигателя в сборе с подрамника.

ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ

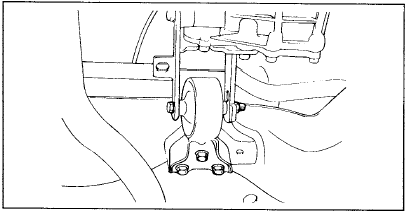

1. Снимите заднюю опору двигателя в сборе с подрамника.

1. Снимите заднюю опору двигателя в сборе с подрамника.
