Коленчатый вал - разборка

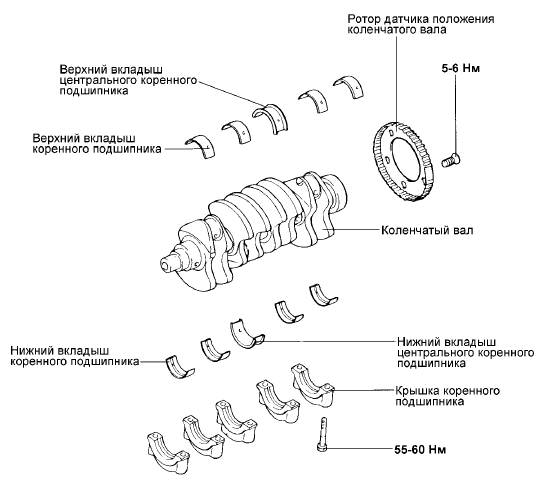

КОЛЕНЧАТЫЙ ВАЛ - ДЕТАЛИ
КОЛЕНЧАТЫЙ ВАЛ - ДЕТАЛИ

РАЗБОРКА 1. Снимите ремень привода ГРМ, корпус масляного насоса, маховик, головку цилиндров в сборе и масляный поддон. Процедуры снятия деталей приведены в соответствующих разделах.

2. Снимите заднюю плиту блока цилиндров и задний сальник коленчатого вала.

3. Снимите крышки шатунов и вкладыши шатунных подшипников коленчатого вала.

4. Снимите крышки коренных подшипников коленчатого вала и снимите коленчатый вал.

5. Снимите ротор датчика положения коленчатого вала.

ПРИМЕЧАНИЕ

Для упрощения установки расположите снятые детали (крышки шатунов, вкладыши шатунных и коренных подшипников) в порядке их соответствия номерам цилиндров и ориентации в месте установки.
