Трубки и шланги системы охлаждения

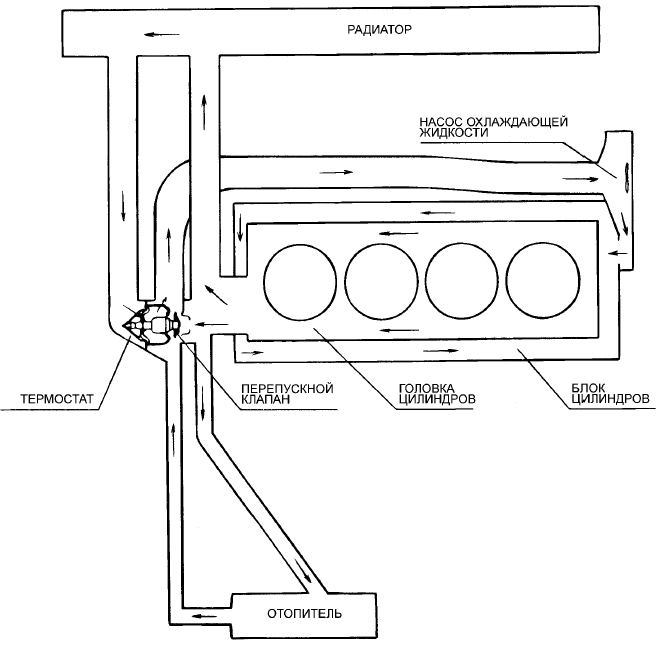

СХЕМА СИСТЕМЫ ОХЛАЖДЕНИЯ

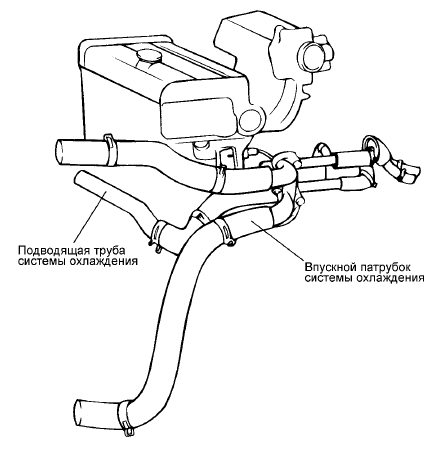

ШЛАНГИ И ТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ - КОМПОНЕНТЫ
ШЛАНГИ И ТРУБКИ СИСТЕМЫ ОХЛАЖДЕНИЯ - КОМПОНЕНТЫ

ПРОВЕРКА

Проверьте шланги и трубки системы охлаждения на отсутствие трещин, повреждений или отложений на их внутренних стенках.

Замените при необходимости.

СБОРКА

1. Наденьте кольцевую прокладку на подводящую трубу системы охлаждения, нанесите на ее наружную поверхность немного охлаждающей жидкости или воды и затем установите трубу на место.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

1. Не допускайте попадание моторного масла, а также консистентной смазки на поверхность кольцевой прокладки трубы системы охлаждения.

2. Не допускайте попадание на места соединения подводящей трубы системы охлаждения песка, пыли и т.д.

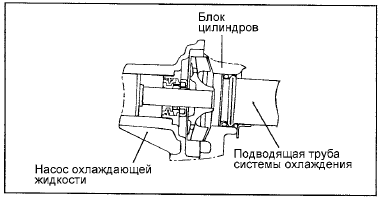

3. Вставьте подводящую трубу системы охлаждения в насос охлаждающей жидкости до упора.

4. Не устанавливайте кольцевую прокладку, бывшую в эксплуатации. Замените снятую кольцевую прокладку новой.
