Электрооборудование двигателя - снятие и установка компонентов

СНЯТИЕ И УСТАНОВКА КОМПОНЕНТОВ
СНЯТИЕ И УСТАНОВКА КОМПОНЕНТОВ

КАТУШКИ ЗАЖИГАНИЯ

1. Снимите предохранитель системы зажигания (плавкая вставка тип F номиналом 30 А).

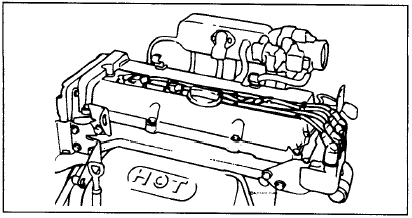

2. Снимите крышку головки цилиндров.

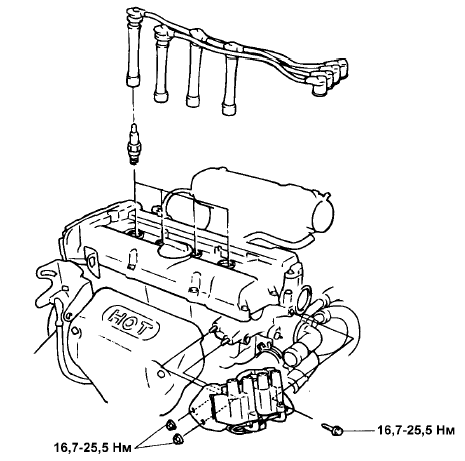

3. Отсоедините провода системы зажигания от катушек зажигания и отсоедините свечные провода высокого напряжения.

4. Отверните болт крепления блока катушек зажигания и снимите катушки.

5. Установка проводится в порядке, обратном снятию.

5. Установка проводится в порядке, обратном снятию.

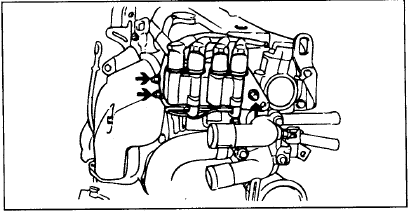

ПРОКЛАДКА СВЕЧНЫХ ПРОВОДОВ ВЫСОКОГО НАПРЯЖЕНИЯ

Неправильная прокладка свечных проводов высокого напряжения приводит к наведению ЭДС в соседних проводах, что может стать причиной пропусков зажигания, появлению рывков и подергиваний автомобиля на высоких скоростных режимах.

Будьте внимательны, правильно прокладывайте свечные провода высокого напряжения.

Будьте внимательны, правильно прокладывайте свечные провода высокого напряжения.
