Генератор - сборка, установка

Сборка проводится в порядке, обратном разборке.

Сборка проводится в порядке, обратном разборке.

Обращайте внимание на следующее:

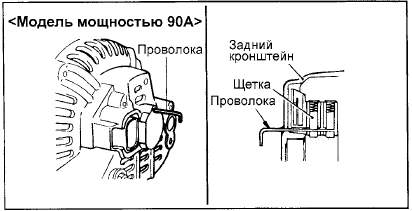

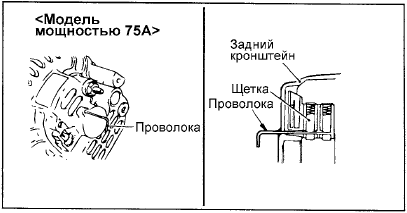

Перед установкой ротора в задний кронштейн, вставьте тонкую проволоку в маленькое отверстие в заднем кронштейне, чтобы зафиксировать поднятые щетки.

Проволоку следует вынуть после установки ротора.

УСТАНОВКА

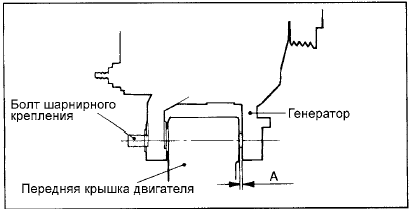

1. Установите генератор на место и вставьте болт шарнирного крепления. (Не затягивайте гайку болта шарнирного крепления.) 2. Протолкните генератор вперед и определите, сколько проставок (каждая толщиной: 0,198 мм) необходимо вставить между передней стойкой генератора и передней крышкой двигателя (зазор "А" на рисунке).

(Подберите такое количество проставок, чтобы они не упали при попытке вставить их в зазор.)

3. Вставьте проставки (в зазор "А" на рисунке), подсоедините и затяните гайку

3. Вставьте проставки (в зазор "А" на рисунке), подсоедините и затяните гайку болта шарнирного крепления для завершения установки.
