Датчик детонации (KS)

ДАТЧИК ДЕТОНАЦИИ (KS)
ДАТЧИК ДЕТОНАЦИИ (KS)

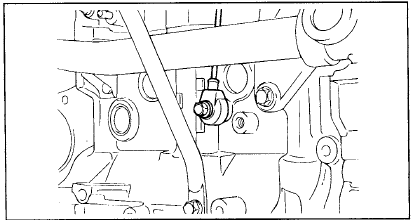

Датчик детонации установлен на стенке блока цилиндров для определения детонационного сгорания топлива в цилиндрах двигателя. Вибрация блока цилиндров, вызванная детонацией, создает давление, действующее на пьезокварцевый кристалл в датчике. В результате вибрация преобразуется в сигнал (напряжение), пропорциональный ее интенсивности, который передается в электронный блок управления двигателем. Если в двигателе возникла детонация, то электронный блок управления двигателем уменьшает угол опережения зажигания до ее исчезновения.

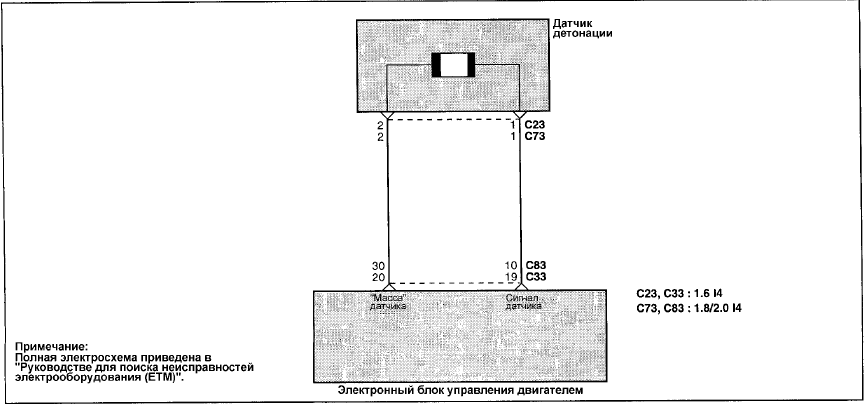

ЭЛЕКТРОСХЕМА - ДАТЧИК ДЕТОНАЦИИ (KS)

ПРОВЕРКА ДАТЧИКА

ПРОВЕРКА ДАТЧИКА

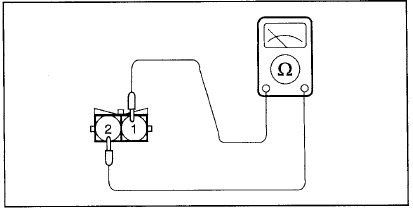

1. Отсоедините разъем датчика детонации и измерьте сопротивление между выводами 1 и 2 разъема.

Номинальное значение : Примерно 5 МОм <при 20°C> 2. Если сопротивление постоянно (цепь замкнута), то замените датчик детонации.

Момент затяжки Датчик детонации : 16 - 25 Нм 3. Измерьте электрическую емкость датчика между выводами 1 и 2 разъема.

Номинальная значение : 800 - 1600 пФ
