Электромагнитный клапан продувки адсорбера (EVAP SOLENOID VALVE)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА (EVAP SOLENOID VALVE)
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА (EVAP SOLENOID VALVE)

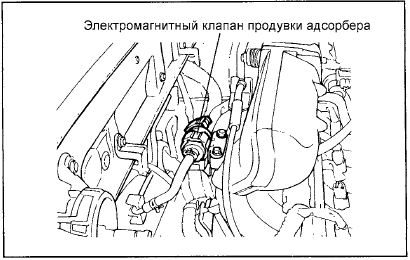

Электромагнитный клапан продувки адсорбера работает в широтно-импульсным режиме управления потоком воздуха для продувки адсорбера системы улавливания паров топлива.

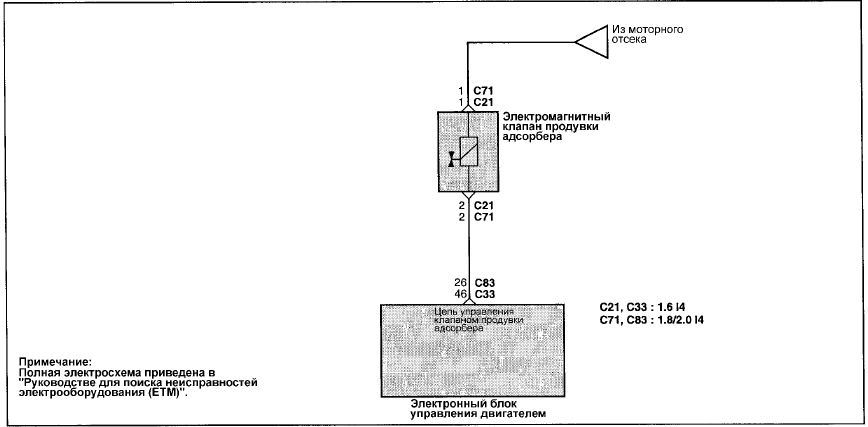

ЭЛЕКТРОСХЕМА - ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА (EVAP SOLENOID VALVE)

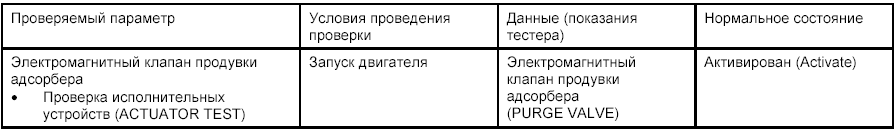

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

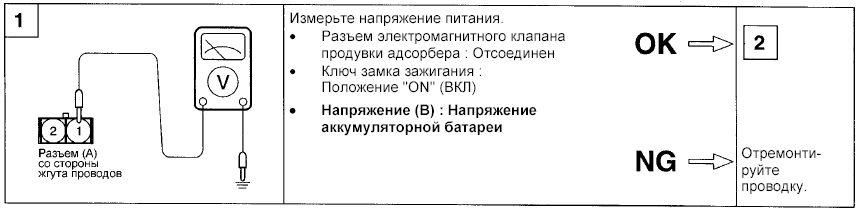

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

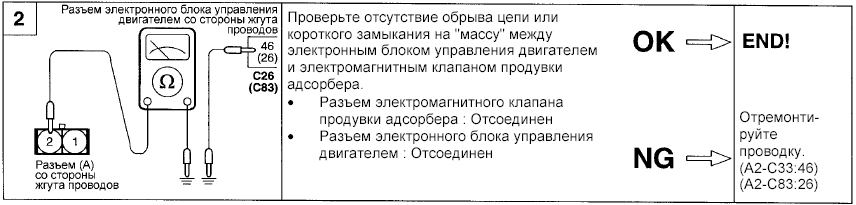

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА ИСПОЛНИТЕЛЬНОГО УСТРОЙСТВА (ЭЛЕКТРОМАГНИТНОГО КЛАПАНА)

Смотрите ГЛАВУ EC "СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ" – "Система улавливания паров топлива".
