Рулевая колонка и вал рулевого управления - снятие

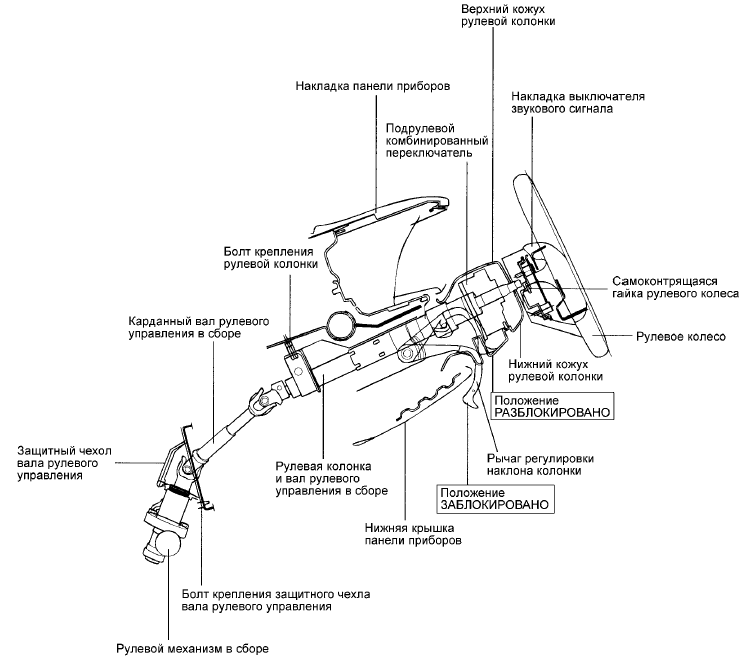

РУЛЕВАЯ КОЛОНКА И ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ - ДЕТАЛИ <МОДЕЛИ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ>

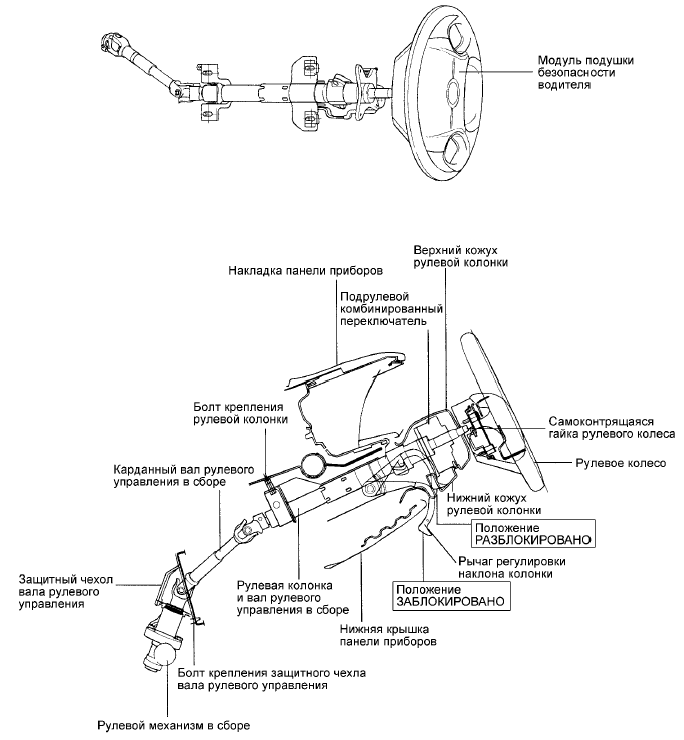

РУЛЕВАЯ КОЛОНКА И ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ - ДЕТАЛИ <МОДЕЛИ С ПОДУШКОЙ БЕЗОПАСНОСТИ ВОДИТЕЛЯ>

СНЯТИЕ

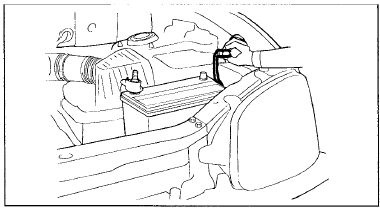

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите модуль подушки безопасности водителя.

2. Снимите модуль подушки безопасности водителя.

ПРИМЕЧАНИЕ

На моделях без подушки безопасности водителя снимите накладку выключателя звукового сигнала.

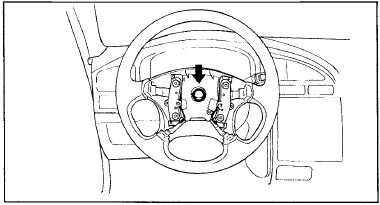

3. Отверните самоконтрящуюся гайку крепления рулевого колеса.

3. Отверните самоконтрящуюся гайку крепления рулевого колеса.

4. Нанесите установочные метки относительного положения вала рулевого управления

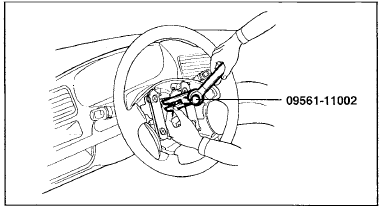

4. Нанесите установочные метки относительного положения вала рулевого управления и рулевого колеса, затем снимите рулевое колесо с помощью специального инструмента.

ПРИМЕЧАНИЕ

Не используйте молоток для снятия рулевого колеса, так как в результате возможно повреждение рулевой колонки.

5. Снимите верхний и нижний кожухи рулевой колонки.

5. Снимите верхний и нижний кожухи рулевой колонки.

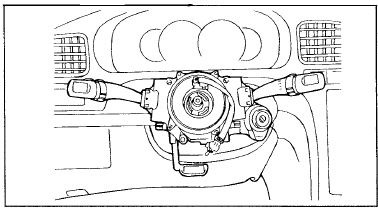

6. Отсоедините разъемы от подрулевого комбинированного переключателя.

6. Отсоедините разъемы от подрулевого комбинированного переключателя.

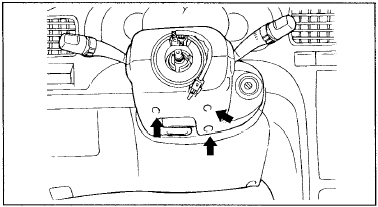

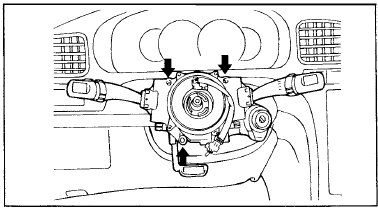

7. Отверните три болта крепления, показанные на рисунке, затем снимите подрулевой

7. Отверните три болта крепления, показанные на рисунке, затем снимите подрулевой комбинированный переключатель в сборе.

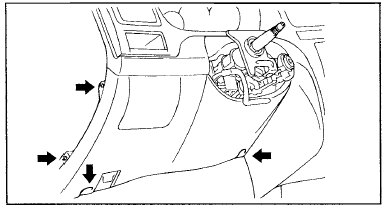

8. Отверните четыре винта крепления, показанные на рисунке, и снимите нижнюю

8. Отверните четыре винта крепления, показанные на рисунке, и снимите нижнюю крышку панели приборов.

9. Отверните пять болтов крепления рулевой колонки в сборе и карданного вала

9. Отверните пять болтов крепления рулевой колонки в сборе и карданного вала рулевого управления, показанные на рисунке.

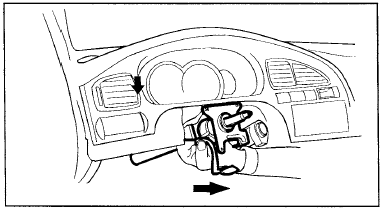

10. Отверните болты и гайки крепления, затем снимите рулевую колонку и вал рулевого

10. Отверните болты и гайки крепления, затем снимите рулевую колонку и вал рулевого управления в сборе.
