Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте расстояние от передней поверхности педали до коврового покрытия.

1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали сцепления: 1–3 мм

2. Если свободный ход педали сцепления не соответствует требуемому значению,

2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:

– ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;

Предупреждение

После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.

– вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.

Предупреждение

При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению.

Свободный ход педали сцепления (А): 1–3 мм

Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм

4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления,

4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.

Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем.

Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец

1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема.
2. Медленно нажмите педаль сцепления.
3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления.
4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха.

Предупреждение

Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление
Сцепление

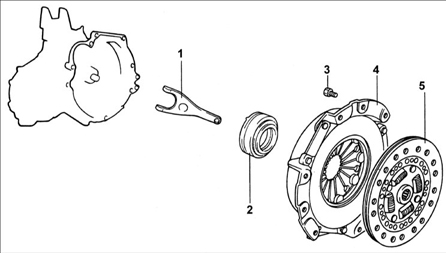

1 – вилка выключения сцепления;
2 – подшипник выключения сцепления;
3 – болт, 15–22 Н•м;
4 – нажимной диск сцепления;
5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.
3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.

Предупреждение

Предупреждение

Не очищайте растворителем диск сцепления или подшипник выключения сцепления.

Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.
