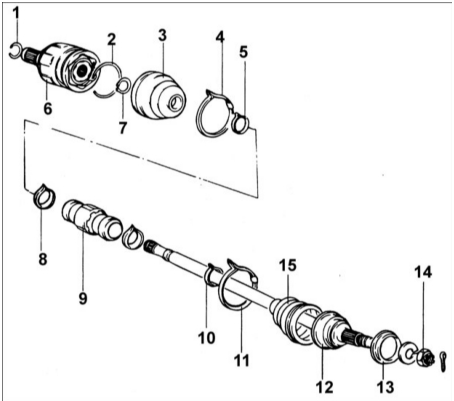

Приводной вал со ШРУСами шарикового и Birfield типа
Приводной вал со ШРУСами шарикового и Birfield типа
1 – cтопорное кольцо;
2 – cтопорное кольцо;
3 – защитный чехол;
4 – хомут;
5 – хомут;
6 – ШРУС шарикового типа;
7 – cтопорное пружинное кольцо;
8 – зажим динамического демпфера;
9 – динамический демпфер;
10 – хомут;
11 – хомут;
12 – ШРУС Birfield;
13 – пылезащитное кольцо;
14 – гайка, 220–260 Н•м;
15 – защитный чехол.
