Блок отопителя

Блок отопителя
Блок отопителя

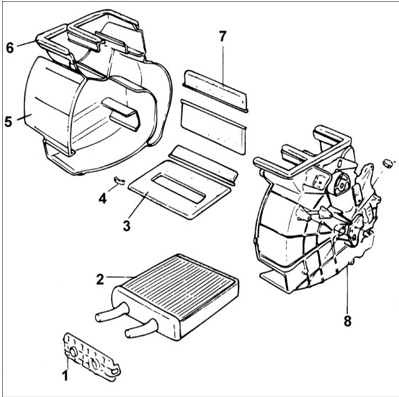

1 – крышка радиатора отопителя;
2 – радиатор отопителя;
3 – заслонка смешивания воздуха;
4 – зажим;
5 – корпус отопителя;
6 – прокладка;
7 – заслонка управления;
8 – корпус отопителя.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте охлаждающую жидкость.
3. Отсоедините от радиатора отопителя шланги подачи и возврата охлаждающей жидкости.
4. Разрядите систему кондиционирования воздуха.

5. Отсоедините всасывающую трубку и трубку для жидкого хладагента от испарителя.

5. Отсоедините всасывающую трубку и трубку для жидкого хладагента от испарителя.
6. Снимите рулевое колесо и многофункциональный переключатель.
7. Снимите переднюю и заднюю консоль.

8. Снимите нижнюю декоративную панель с левой стороны панели приборов.

8. Снимите нижнюю декоративную панель с левой стороны панели приборов.
9. Снимите панель блока управления отоплением и вентиляцией.

10. Снимите блок управления отоплением и вентиляцией.

10. Снимите блок управления отоплением и вентиляцией.
11. Снимите вещевой ящик.

12. Выверните 4 болта и снимите подушку безопасности переднего пассажира.

12. Выверните 4 болта и снимите подушку безопасности переднего пассажира.
13. Отсоедините троса от блока отопления и разъем от термостатического выключателя на блоке испарителя.
14. Снимите панель приборов.
15. Выверните гайки крепления испарителя.
16. Снимите блок испарителя.
17. Выверните гайки крепления поперечины и снимите ее.
18. Выверните 3 болта крепления отопителя.

19. Снимите блок отопителя.

19. Снимите блок отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности, обратной снятию.
2. После установки блока отопителя проверьте плавность перемещения и работу заслонок.
