Выключатель кондиционера и реле электромагнитной муфты компрессора кондиционера (A/C RELAY)

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА
ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА (A/C RELAY)

При включении кондиционера (положение выключателя "ON") на электронный блок управления двигателем передается сигнал (напряжение аккумуляторной батареи).

При поступлении сигнала о включении кондиционера электронный блок управления двигателем приводит в действие сервопривод регулятора оборотов холостого хода (ISA) и переключает встроенный силовой транзистор в положение "ON" (ВКЛ).

В результате ток подается на обмотку реле электромагнитной муфты компрессора кондиционера, контакты которого замыкаются и электромагнитная муфта компрессора приводится в действие.

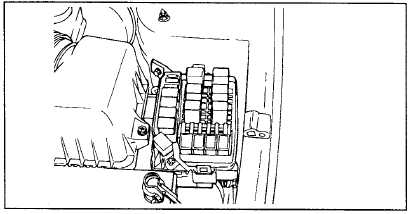

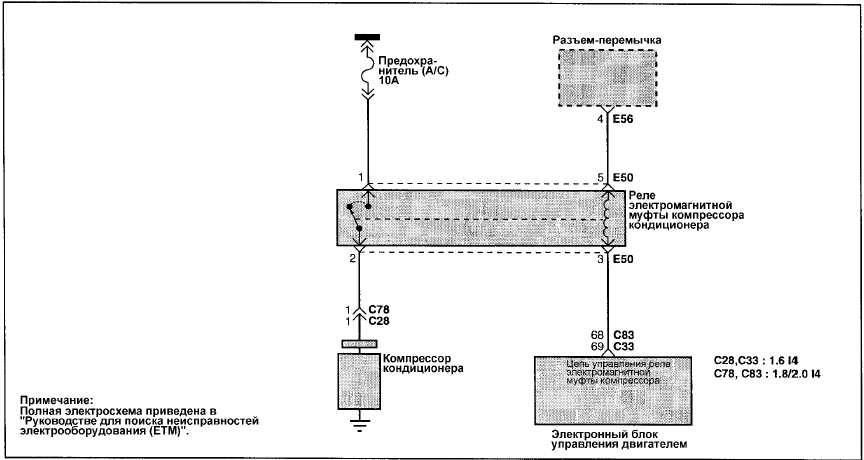

ЭЛЕКТРОСХЕМА - ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА (A/C RELAY)

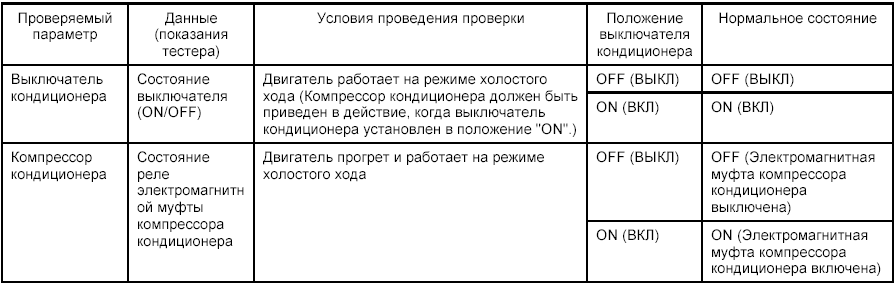

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)


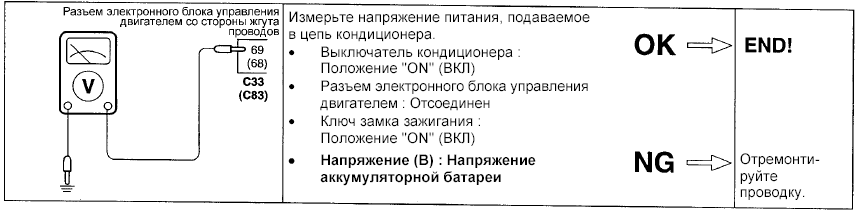

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ Смотрите ГЛАВУ HA "ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ" - "Технические операции на автомобиле".
